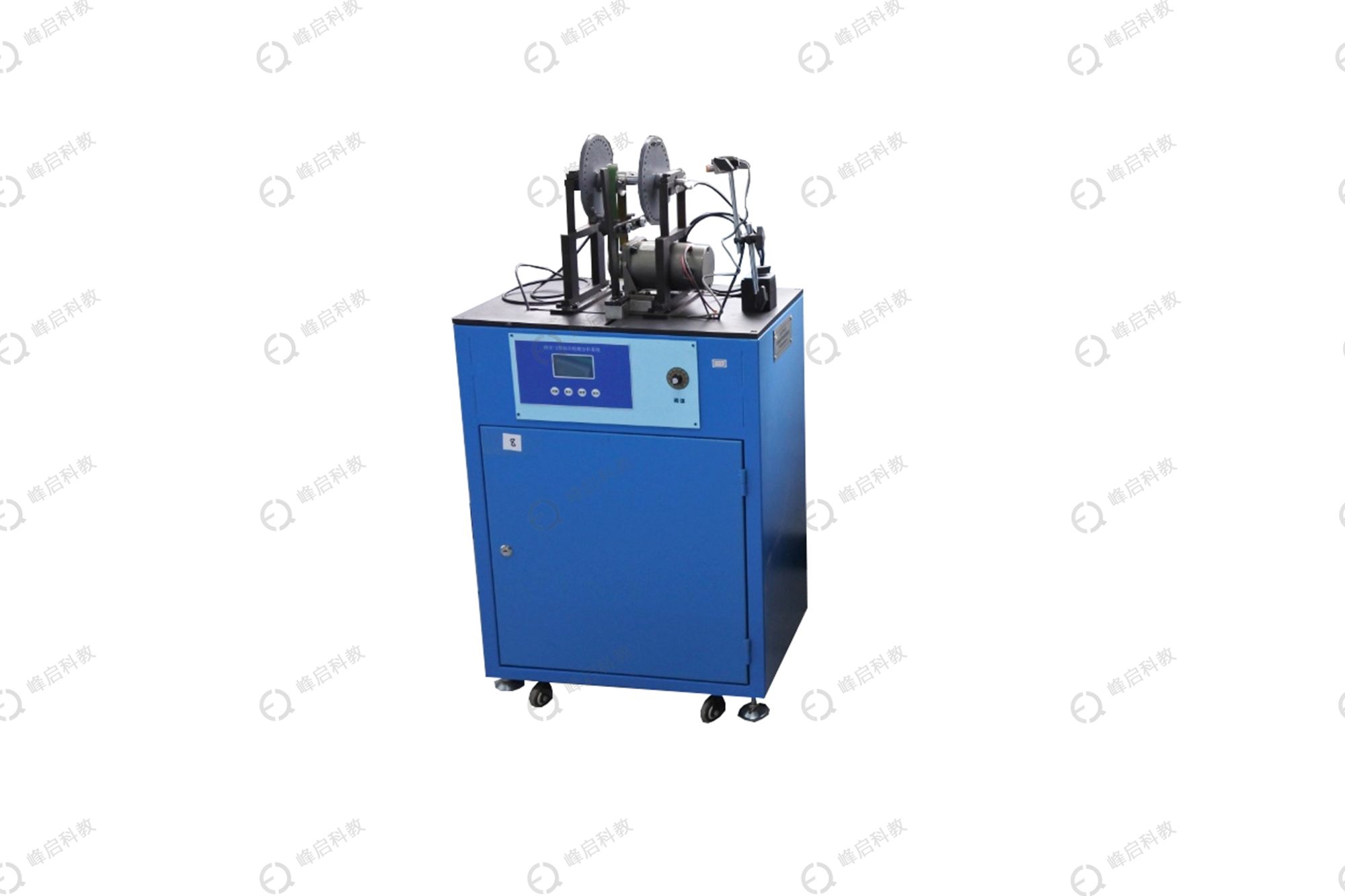

FQ-DPH-2型智能动平衡测试分析实验台
FQ-DPH-02型智能动平衡机测试系统由计算机、数据采集器、高灵敏度有源压电力传感器和光电相位传感器等组成。当被测转子在部件上被拖动旋转后，由于转子的中·心惯性主轴与其旋转轴线存在偏移而产生不平衡离心力，迫使支承做强迫震动，安装在左右两个硬支撑机架上的两个有源压电力传感器感受此力而发生机电换能，产生两路包含有不平衡信息的电信号输出到数据采集装置的两个信号输入端；与此同时，安装在转子上方的光电相位传感器产生与转子旋转同频同相的参考信号，通过数据采集器输入到计算机。计算机通过采集器采集此三路信号，数据通过前置处理，跟踪滤波，幅度调整，相关处理，FFT变换，校正面之间的分离解算，zui小二乘加权处理等。zui终算出左右两面的不平衡量（克），校正角（度），以及实测转速（转/分）。
一、实验目的
1. 了解智能动平衡机的系统特点及工作原理；
2. 掌握刚性转子动平衡的实验方法，学会使用智能动平衡机进行刚性转子的动平衡实验；
3. 巩固动不平衡和动平衡的原理。
二、主要技术性能：
1、电动机转速范围满足：两档平衡转速，≥1500r/min；偏差±0.2；精度±0.01 千转/分。
2、圆盘试件转速满足：0～500r/min 范围内可调。
3、方位满足：0～360.0 等分度圆周；偏差±0.2；精度：±0.1。
4、偏量满足：0～1999g.mm/kg；偏差±0.2；精度：zui小可达残余不平衡量≤0.1g mm/kg。
5、电源使用：220V；50HZ。
6、直流电机功率：P≥150W。
7、试件直径：可加持试件zui大直径不小于φ200 ㎜。
8、zui小可达残余不平衡量≤0.3g mm/kg。
9、外型尺寸：650*500*850
10、重 量：80Kg
