FQ-DPH-1动平衡测试分析实验台
一、实验内容：
1、巩固转子动平衡知识，加深转子动平衡概念的理解；
2、掌握刚性转子动平衡实验的原理及基本方法。
二、性能特点：
该动平衡机采用补偿质径积的方法来测定试件不平衡的大小和位置，这种动平衡机的工作原理紧密的结合课程内容，因此对加深理解平衡原理和方法，提高学生cao作的能力起到很好的作用，这种动平衡机由于采用机械补偿元件，性能稳定、测量可靠、cao作简便、直观形象。
三、实验台（机）的基本结构：

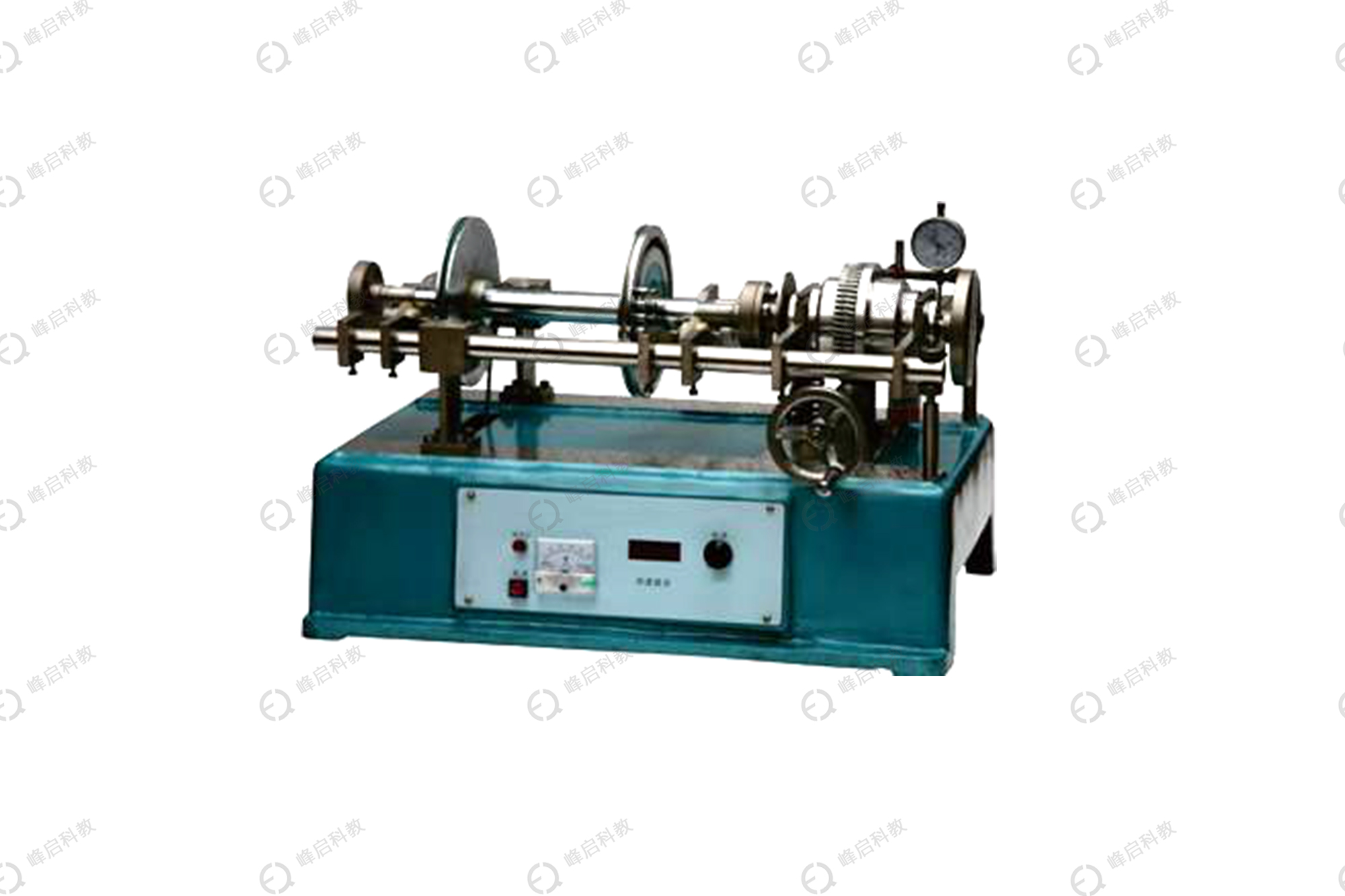

它主要由动力驱动系统、转子支承系统、测量系统等组成，如图1、图2所示。 被平衡转子安装在转子支承系统的轴上，用联轴器与差速器相连接。直流电机通过皮带，带动轴与转子旋转，当有不平衡质量存在时，则产生离心惯性力使轴、转子以及差速器上下周期性的振动，其振动幅度可通过百分表体现出来。
四、造型及表面处理：
1、大气美观、实物感强、加工精细；
2、结构合理、外型美观大方，cao作简便安`全、直观性强，底座刚度大，抗震性能好。
五、主要技术参数：
1、电机功率：80W；
2、工作电压：220V
3、电动机转速范围：0-1400rpm
4、百分表量程：0~10 mm
5、动平衡转速：450rpm
6、试件质量：≤10 kg
7、试件zui大直径：Φ=185mm
8、试件两轴颈支承距离：370 mm
