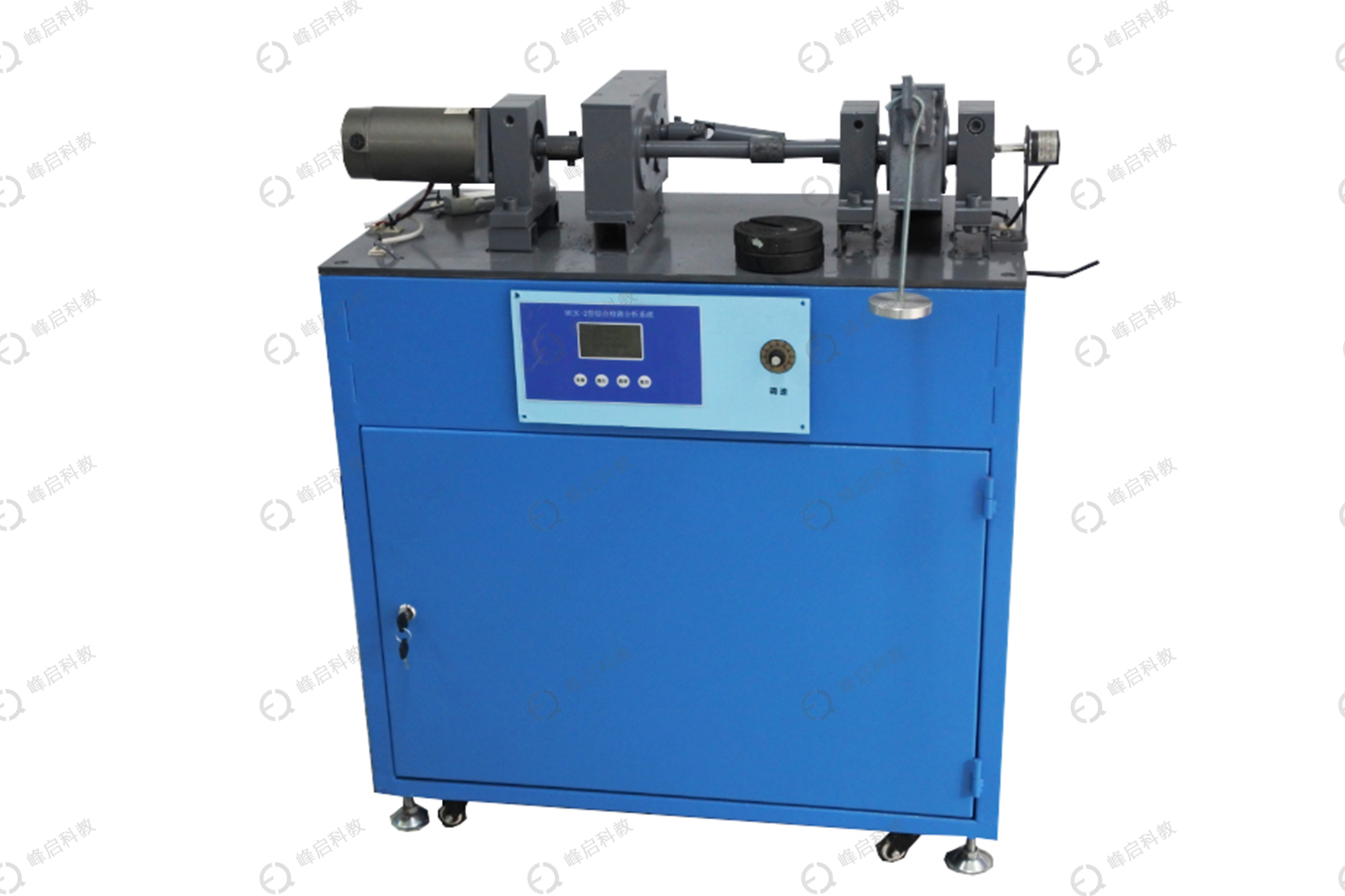

FQ-CLXL-1 齿轮传动效率测试实验台
一、产品概述
采用悬挂式齿轮箱加载、封闭功率流式测量齿轮传动效率。可让学生了解封闭功率流式测 量齿轮传动效率的基本原理和特点，掌握齿轮传动效率的测量方法。
二、 配置及技术性能
1.实验台
(1) 实验桌 设有带锁柜子，可放置配件及资料等。实训桌还设有四个万向轮，便于移动和固定。 (2) 电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(3) 直流调速器1个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 4ADC
(4) 数据采集器 1套
2.直流电机1台：额定功率355W，额定转速 0～1400r/min
3.测力传感器1个：测量输入扭矩
4.光电传感器1个：可精`确的测量电机的转速
5.机械零部件1套：齿轮、联轴器、刚性轴、弹性轴等
6.计算机测试软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据，并拟合绘制出效率曲线等，各曲线坐标可任意设置。
7.配件1套：
砝码、实验指导书等
三、 实验项目
1. 了解封闭功率流式测量齿轮传动效率的基本原理和特点
2. 齿轮传动效率测试，并绘制效率曲线
