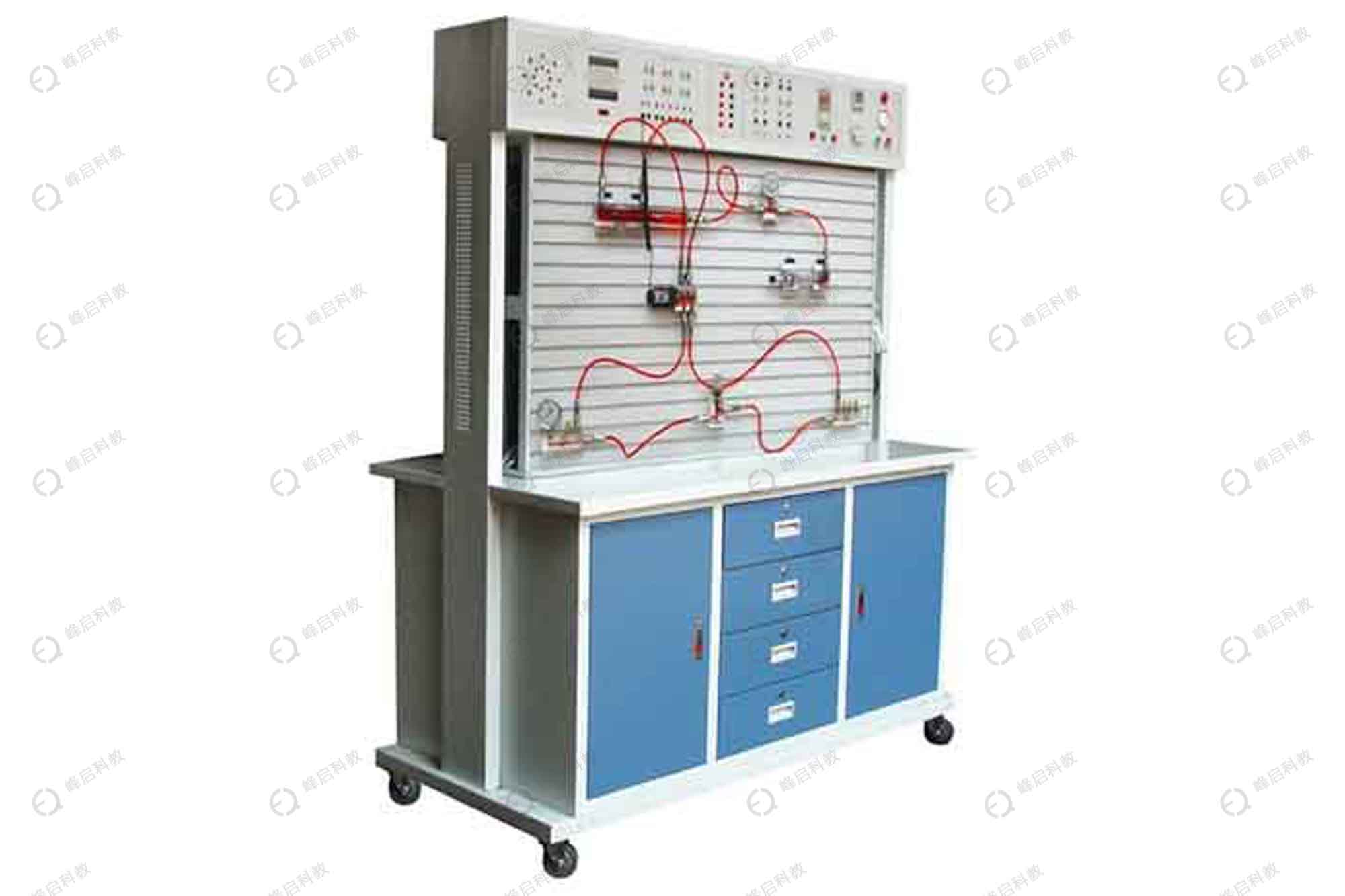

SYQ-1型 双面透明液压气动PLC控制教学实验台

  • 所属分类 : 液压气动实训系列

  • 更新时间 : 2023-03-16
  • 外部网址 :
  • 产品编号: YX153874977
  • 更多 0
产品介绍

 SYQ-1双面透明液压气动PLC控制教学实验台



双面透明液压气动PLC控制实验台是根据用户的需求,在充`分利用现有实验设备的基础上,而设计的别具一格的双面组合气动——液压实验台。实训装备,由透明液压元件部分、工业气动元件部分、电气控制部分及实训台架等组成,电气部分主要由 PLC 模块、继电器模块、电源模块、按钮模块等部分组成。实训台主体框架采用敞开式结构,台架重量较轻且安装了万向轮,可方便实训台的移动.实验台提供两组不同的气、液元件,同时进行各自独立的实验,具有很高的线价比!

透明液压部分

该实验台所有的透明液压元件均采用进口透明有`机玻璃材料应现代加工`工`艺制作而成,可清晰直观的观察和了解到液压元件的内部结构原理及液压传动回路的工作过程。该系统既可对单个液压元件的结构、工作原理及性能进行教学,也可以对常见基本回路的实验演示学习,同时也可以进行液压系统的课程设计和毕业设计。

一、主要特点:

1.实验台结构:主体2.0mm钢板冷轧制作,表面亚银喷塑工艺处理美观大方,面板阳极氧化处理,为适应可扩展实验的需要,特提供超大面板(铝质“T”型面板尺寸 ) 可供两组同学进行各自的实验。

2.阀体材料:日本进口旭化成(PMMA 80N)光学级注塑级PMMA有`机玻璃加工制成,外形尺寸和实物相当,该材料透光率93% 耐温:-30+70度 标准:SGS/ROHS环保认证 角度:15,优良的耐热性,力学强度好,耐侯性、耐化学药品性能好;无化工污染环境使用十年zhi二十年的时间不会发黄、龟裂、变形;方便师生清晰的观察到液压传动装置的内部构造和油路。

3.电磁阀:根据电磁阀使用的特性,(电磁阀随着工作时间的延长,温度会逐渐升高,造成由有`机玻璃制成的透明阀体产生热效应及久而久之造成的材料局部物理特性发生改变造成泄漏的现象)海川公司的技术部设计了独特的散热模块,将阀体发热部分的温度控制在60度以内,进而避免了由此造成的泄漏事件。

4.插接方式:闭合式防漏快插接头在实验回路的组装过程中更简便、快捷、清洁、干净。

5.元件模块化 :各液压元件成独立模块,配有方便安装的底板,可以随意在“T”型槽式铝合金型材板上组建各种实验回路,cao件快捷简单。

6.可扩展实验:在保证设备稳定的情况下提供极强的可扩展性,大铝合金面板组装平台为扩展提供了必要的硬件基础。

该设备适应现代实验教学的先进性 开放性和可扩展性三个层次的实验教学要求。充`分体现该设备的机电一体化教学的多功用性。

A.在保证现有实验的前提下还可进行`气动硬件的搭接,进行相应的气动实验;

B.在硬件支撑下还可实现送料机构、机械手抓取机构、挖掘机机构等扩展实验。

7.易维护  易维护设计,维护检修工作量小,脱油前和脱油后元件分开放置、并设有回油盘可对资源进行回收实现二次利用。因为独特的防护和易维护设计,需维护的器件特别少且易于维护,运行状态下可以方便简单地维护,整机维护一次zui多不超过1小时,工作量极小,且不需要经常维护。极大地提高了系统的灵活性先进性、安`全性、稳定性、可管理性以及可扩展性的全`面要求

8.系统安`全性能:液压元件的zui大承受压力为1.2Mpa,额定工作压力为0.8Mpa,是安`全的低压实验系统。电源带漏电保护,漏电(漏地电流超30mA自动断电),缺相,自动断开总电源,控制电路均为24V直流安`全电压

9.控制多元化: PLC控制 、继电器控制 、时间继电器控制、手动控制等

二、实验内容

1、液压原理基础实验

2、可编程序控制器(PLC)电气控制实验,机电液一体控制实验形式

(1)、PLC的指令编程,梯形图编程的学习

        (2)、PLC编程软件的学习及使用

        (3)、PLC与计算机的通讯,在线调试、监控

        (4)、PLC对液压传动控制的优化

3.液压传动基本回路实验

(1)用换向阀的换向回路

(2)用“O”型机能换向阀的闭锁回路

(3)液控单向阀的闭锁回路

(4)压力调定回路

(5)二级压力回路

(6)用减压阀的液压回路

(7)用增压缸的增压回路

(8)用换向阀的卸载回路

(9)进油节流调速回路

(10)回油节流调速回路

(11)流量阀短接的速度换接回路

(12)二次进给回路

(13)用顺序阀的顺序动作回路

(14)压力继电器的顺序动作回路

(15)用电器行程开关的顺序动作回路

(16)用行程阀的顺序动作回路

(17)PLC 控制的行程开关顺序动作回路

(18)PLC 控制的压力继电器顺序动作回路

三. 实验台由实验台架、液压泵站、常用液压元件、电气控制单元等几部分组成。

① 实验台架
 实验台架由铁制主体框架、铝型材cao作面板,等组成。

工作台尺寸:长×宽×高=1500mm×700mm×1850mm  (其包装重量约260kg,与气动面共一主体),安装面带“T”沟槽形式的铝合金型材结构

②  液压泵站

系统额定工作压力:0.8 Mpa,zui大可zhi2.5Mpa。
(1)电机—泵装置(台)

泵可选择齿轮泵、摆线泵、叶片泵等任一种。电机:直流电机,从零开始无级调速。功率350W,直流调速器调速。内置于实验台内,离液压台1.5m远处噪声≤48dB.

(2)油箱:公称容积30L;附有液位、油温指示计,吸油、回油滤油器,安`全阀等

③工作电源:

带漏电保护、输出电压220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误cao作损坏设备。

④可编程序控制器(PLC):

三菱FX1S-20MR,继电器输出形式,电源电压:AC 220V/50Hz 控制电压为DC24V,设有手动,自动,顺序等控制功能

气压部分

实验台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成,适用于机械类、机电类本科生课程实验和毕业设计(论文)。采用可编程控制器(PLC)和工业气动元件、执行模块为一体,除可进行常规的气动基本控制回路实验外,还可以进行`气动-电气控制回路应用实验、气动-PLC控制回路等气动技术课程设计

一、主要特点:

1.元件模块化:每个气动元件成独立模块,配有方便安装的底板,可随意在“T”型槽通用铝合金型材板上组建各种实验回路,cao件简单快捷。

2.连接方式:接头采用快速式,安装、拆卸时可靠简便省时。

3.气动元件:工业气动元件,性能可靠、安`全。精度高、使用寿ming长。

4.系统环境:低噪音(超静音)的工作泵站,提供一个安静的实验环境(噪声< 50 分贝)。

5.可扩展实验:

为了适应学校实验教学改革的要求,减少验证性实验,增加设计性、综合性、探索性实验,开发学生自主创新思维,除了可以完成气压的基础实验以外,还应与机械类实验项目结合起来;在保证设备稳定的情况下提供极强的可扩展性,大铝合金面板组装平台为扩展提供了必要的硬件基础。

该设备能适应现代实验教学的先进性、开放性和可扩展性三个层次的实验教学要求。充`分体现该设备的机电一体化教学的多功用性。

A.在保证现有实验的前提下还可进行液压元件的搭接,进行相应的液气综合实验;

B.在硬件支撑下还可实现送料机构、挖掘机机构等扩展实验。

6.兼容性

A. 该实验台可同MPS自动化物流系统、FMS柔性系统进行兼容组合。

B.实验台电控部分、硬件部分可方便的进行升级及拓展模块的搭接、连接方式友好可供多类机电模块、液、气模块进行组合实验。如:回转送料机构,机械手、运输线自动化;与电子仿真软件相接合,可模拟各类机械应用,如风力发电机中比例阀的应用、插装阀的工作原理及应用机械升降机的应用等等,并且可以根据老师上课的内容进行编辑

8.多种控制方式:纯气动(手动)控制回路、采用继电器的电控气动回路、采用可编程控制器的电控气动回路、组态控制回路(需搭接相应软件、硬件)

9.系统安`全性能:额定工作压力为1.0Mpa,是安`全的低压实验系统。电源带漏电保护,漏电(漏地电流超30mA自动断电),缺相,自动断开总电源,控制电路均为24V直流安`全电压

二、实验项目:

1..单作用气缸的直接控制;

2.双作用气缸的速度控制;

3.双作用气缸的与逻辑功能的直接控制;

4.双作用气缸或逻辑功能的控制;

5.双作用气缸与或逻辑功能的间接控制;

6.双作用气缸与逻辑功能及延时控制;

7.双手cao作(串联)回路控制;

8.“两地”cao作(并联)回路控制;

9.具有互锁的“两地”单独cao作回路控制;

10.延时返回的单往复回路控制;

11.采用双电控电磁阀的连续往复回路控制;

12.多气缸、主控阀为单电控电磁阀电-气控制回路的延时顺序控制;

13.双缸多往复电-气联合控制回路控制;

14.PLC 控制的连续往返回路;

15.PLC 控制的延时返回的单往复回路。



三、实验台组成:

实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。

1.实验台架:实验台架由铁制主体、铝合金cao作面板等构成

工作台尺寸:长×宽×高=1500mm×700mm×1850mm  (其包装重量约300kg,与透明液压共一主体)

2.工作泵站:静音泵

气泵输入电压:AC 220V/50Hz

电机功率:550W

额定输出压力:1.0Mpa

气泵容积:20L

工作噪声:< 40分贝

3.气动元件:

以天工气动元件为主,配置详见附件。

气动元件均配有过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。

4.电气控制单元:

三菱FX1S-20MR,继电器输出形式设有手动,自动,顺序等控制功能。

 双面透明液压气动PLC控制教学实验台气动面配置清单



名 称

规 格 型 号

数量

备 注





实验台

实训台(铝合金“T”型槽面板)台面带U 型凹槽油

约 1500mm*700mm*1850mm 采用 1mm-2mm 厚度金属板压制而成

带优质轴式万向轮



1 套

峰启

过渡底板

模具自制型材+抗磨耐腐蚀材料;附在阀上

1 套


万向轮

2.5mm 优质钢材;带自锁功能;滚轮式轴承安装在实训台底部

4 个


铝合金面板

1.5mm 铝合金带“T”型槽,配合过渡底板进行搭接

1套










泵站

油泵电机

功率:400W 工作电压:220V;直流马达

1 台


齿轮油泵

工业泵;额定排量≥4ml/rev 额定压力≥ 2.5MPa

1 台


油箱

25L;附有安`全阀、滤油器

1 个


滤油器

国产

1 个


油温油面计

国产

1 个


电机调速电路

直流调速

1 套






电气

继电器组

2 组继电器;4NONC

2组


PLC

FX1S-20MR

1 个


编程线

SC-09

1 条


时间继电器组

DC24V LED 显示三位,0-999S 输出;常闭开关一组;常开开关一组

1 组


电源

国产

1 个


开关电源

国产

1 个














透明液压元件

双作用单出杆油缸









阀体采用有`机玻璃加工制成;

阀芯高透光率、正常环境使用 10 年内不会发黄、龟裂、变形;

电磁阀特有设计散热模块,彻底解决以往电磁阀发热阀体膨胀发生液压油泄漏的现象。

2 个

透明件

二位四通电磁换向阀

2 个

三位四通电磁换向阀(M)

1 个

三位四通电磁换向阀(O)

1 个

三位四通手动换向阀

1 个
