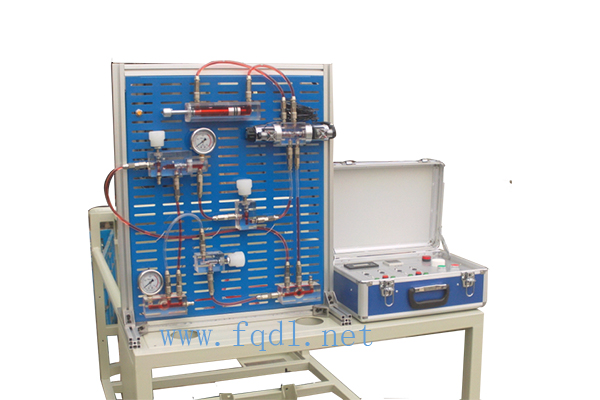

FQ-YYBX-01型 便携式液压传动实训箱
(一)、产品概述
便携式液压传动基础实训箱由实训箱和液压系统实训对象两部分组成。可进行液压传动演示、液压传动基本回路（压力、流量、方向控制回路）、液压泵特性测试等实训。适合职业院校相关专业“液压传动”、“液压与气压传动”等课程的实训教学。
(二)、系统特点
1.电气控制部分采用铝合金机箱结构，液压系统实训对象为铝合金型材框架，重量轻、移动方便，教师可将设备带入课堂演示、讲解。
2.液压元件以透明有机玻璃外壳为主，工作介质为红色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。
3.液压系统管路以透明软管连接，结构紧凑，连接可靠、不漏油。油管两端装有双闭锁接头，可以进行系统的反复插拔连接
(三)、技术性能
输入电源：单相三线～220V±10% 50Hz
装置容量：＜0.3kVA
外形尺寸：
对象600mm×285mm×705mm；泵站390mm×250mm×350mm；实训箱415mm×295mm×170mm
定量齿轮泵：额定压力2.5MPa，额定流量 4L/min
交流调速电机：额定电压 AC220V，额定功率200W，额定转速1400r/min
(四)、系统配置
序号 | 名称 | 型号及规格 | 数量 | 备注 |
1 | 实训箱 | 铝合金机箱 | 1台 | |
2 | 实训对象 | 铝合金型材框架 | 1套 | |
3 | 调速器 | 调速范围：90～1400r/min | 1个 | |
4 | 交流调速电机 | 1台 | ||
5 | 定量齿轮泵 | CB-B4 | 1台 | |
6 | 双作用液压缸 | 透明液压元件 | 1个 | |
7 | 三位四通电磁换向阀（H型） | 透明液压元件 | 1个 | |
8 | 直动式溢流阀 | 透明液压元件 | 1个 | |
9 | 先导式减压阀 | 透明液压元件 | 1个 | |
10 | 节流阀 | 透明液压元件 | 1个 | |
11 | 压力表座 | 透明液压元件 | 2个 | |
12 | 耐震压力表 | 量程0～1MPa | 2个 | |
13 | 油箱 | 额定容积：15L（有机玻璃外壳） | 1个 | |
14 | 液压油 | 红色 | 12升 | |
15 | 塑料油桶 | 1个 | ||
16 | 透明油管 | 带快速接头 | 3根 | |
17 | 接近开关 | 2个 | ||
18 | 智能功率表 | 5位LED数显 | 1个 | |
19 | 秒表 | 1个 | ||
20 | 实训导线 | 4根 | ||
21 | 实训指导书 | 1本 |
(五)、实训项目
1.液压传动演示
2.液压传动基本回路
(1)溢流阀调压回路
(2)换向阀中位卸荷回路
(3)减压回路
(4)手动控制换向回路
(5)自动控制换向回路
(6)节流阀节流调速回路
(7)容积节流调速回路
