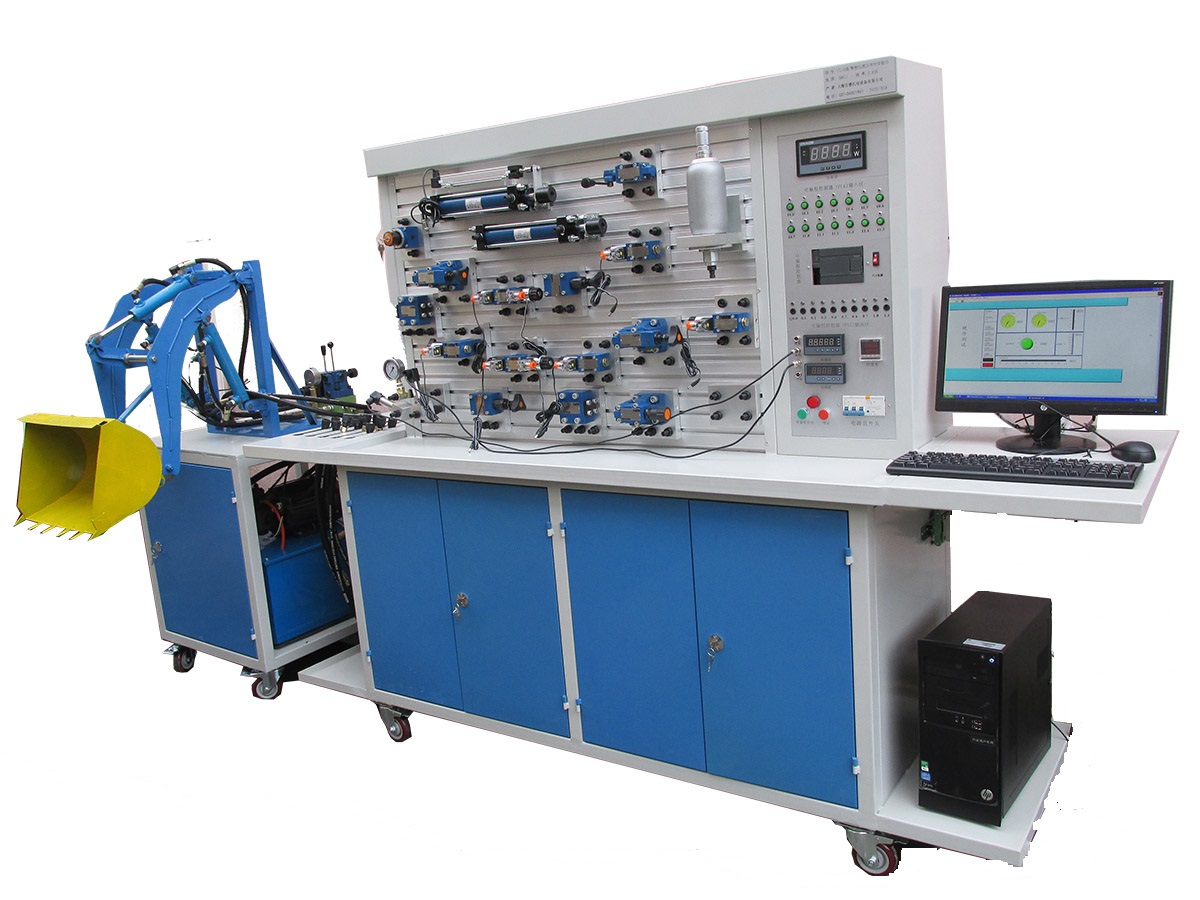

YD-2型 智能型液压PLC控制实验台具有开发测试分析系统,通过对流量、压力、功率、转速、时间、温度--计算机人机画面 -- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成液压实验.通过实验,对液压系统的性能、智能控制、远程控制及液压系统同计算机的通讯技术得以掌握和提高。
一、液压系统主要特点:
1、实验台结构 :2.0mm钢板主体冷作而成,T型槽铝型材操作平台
2、元件模块化 :各液压元件成独立模块,配有方便安装的底板,可以随意在通用铝合金型材板上组建各种实验回路,操件简单快捷
3、连接方式:快速可靠,密封性能好、不漏油、拆卸简便省时
4、元件性能:采用标准的工业液压元件,性能可靠、安全
5、系统安全性:采用进口电机泵组,低噪音、压力流量自动限压;电源带漏电保护,漏电(漏地电流超30mA自动断电),缺相,自动断开总电源,控制电路均为24V直流安全电压
6、测量仪器:0.5级精确测量精度
7、控制方式:微机与可编控制器(PLC)通讯,可电气自动控制、手动控制 可在线编程监控、远程控制及故障检测。
8、智能化 :实验数据实时采集,显示实时数据,实验曲线自动生成等
二、技术参数
1、 实验工作台
实验工作台由金属板材主体与铝合金型面板(T型钩槽)等构成。
实验台尺寸:长×宽×高=1600mm×700mm×1850mm
2、 液压泵站
系统额定工作压力:7Mpa。(最大可至10Mpa)
⑴. 电机—泵装置(1台) 进口件
变量叶片泵-电机1台:进口设备
变量叶片泵:单向,公称排量6.67mL/r;
电机:三相交流电压, 1.5KW,转速1450r/min;
⑵. 油箱:公称容积45 L;附有液位、油温指示计,吸油、回油滤油器,安全阀等
3、常用液压元件
以Rexroth技术元件北京华德液压集团元件为主,配置详见配置清单。
每个液压元件均配有油路过渡底板,可方便、随意地将液压件安放在铝合型面板上。
4、 电气测控单元
可编程序控制器(PLC):三菱(用户可选)系列,I/O口20点,继电器输出形式,电源电压:AC 220V/50Hz;控制电压为DC24V,设有手动,自动,顺序等控制功能,安全可靠,方便灵活;配有压力表、流量计、转速表等测量工具。
三、实验项目:
1. 标准系列液压元件工作原理认识实验液
2. 液压元件能测试实验,
3 .11大类30大项扩展可达百余种典型回路及性能测试实验
(1)液压回路性能实验
1.节流调速回路性能实验 2. 压力形成性能实验
3.溢流阀一级远程调压 4. 多个溢流阀的远程调压
5.液压泵的调压回路
(2)减压回路
6.减压阀的一级减压 7.减压阀的二级减
(3)卸荷回路
8.电磁换向阀的卸荷回路 9.溢流阀与压力继电器的卸荷回路
10.先导式溢溢阀的卸荷回路 11.三位四通电磁换向阀中位机能泄压回路;
(4)卸压回路
12.节流阀卸压回路 13.溢流阀阀卸压回
14.用顺序阀的卸压回路
(5)平衡回路
15.顺序阀的平衡回路 16.单向节流阀的平衡回路
17.采用液控单向阀的平衡回路; 18.采用单向调速阀的平衡回路;
(6)调速回路
19. 变量泵液压缸的容积式调速回路 20.变量泵调速阀调速回路
21. 差动回路 22.串、并联调速回路
23.节流阀控制的(进油、回油、旁油)节流调速回路
24.调速阀控制的(进油、回油、旁油)调速回路
25.电磁阀控制的减速回路 26.用变量泵-节流阀的容积调速回路 27.调速阀并联的二次进给回路 28.调速阀串联的二次进给回路
(8)液压缸同步回路
29. 液压缸串联同步回路 30.节流调速阀的同步回路
31.节流阀控制的同步回路
(9)液压缸顺序动作回路
32.压力继电器的顺序动作回路 33.顺序阀的顺序动作回路
34.电容式接近开关的顺序动作 35.时间继电器的顺序动作
36.换向阀控制换向回路
(10)缓冲回路
37.节流阀的缓冲回路 38.溢流阀的缓冲回路
39.用调速阀的缓冲回路;
(11)锁紧回路
40.单向阀的锁紧回路 41.电磁阀的中位机能的锁紧回路
42.液控单向阀的锁紧回路 43.换向阀闭锁回路
44.用双液控单向阀的锁紧回路
5. 智能化数据采集系统实验:可进行实验数据采集、分析、处理、即时显示、实验曲线自动生成等
