FQ-BXJC 便携式机械系统传动实验箱
一、实验箱简介
1、试验箱配置及主要技术参数；本实验箱北有V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等零部件。箱内大部分零件采用硬铝合金精制，加工精度搞，使用轻巧方便。
2、拼装方案：利用本实验箱配备的零件可组装十种机械传动方案：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等。
（2）变速器：手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根转动轴可三角形布置，也得展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
(3) 多级组合传动在：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动
例如：
手轮锥齿轮九速变速器弹性联轴器链槽轮机构
手轮九速变速器礼盒器曲柄摇杆机构
手轮刚性联轴器链传动槽轮机构
手轮V带传动离合器链槽轮机构
手轮-V带传动锥齿轮槽轮机构
手轮锥齿轮链传动槽轮机构
手轮V带传动曲柄滑块机构
手轮链传动曲柄摇杆机构

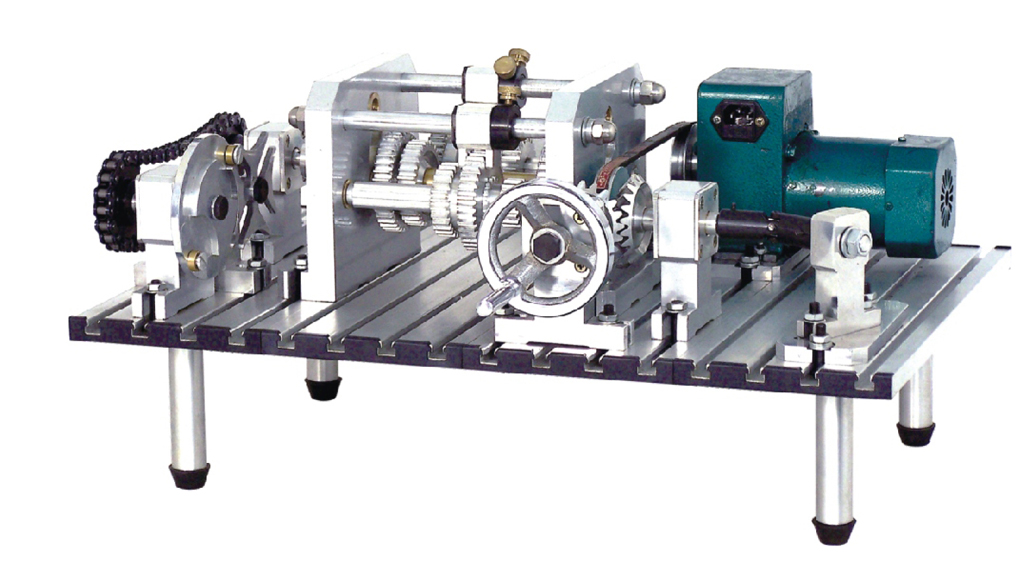

二、外观
外形尺寸：550×503 ×200
总 重 量：15Kg
