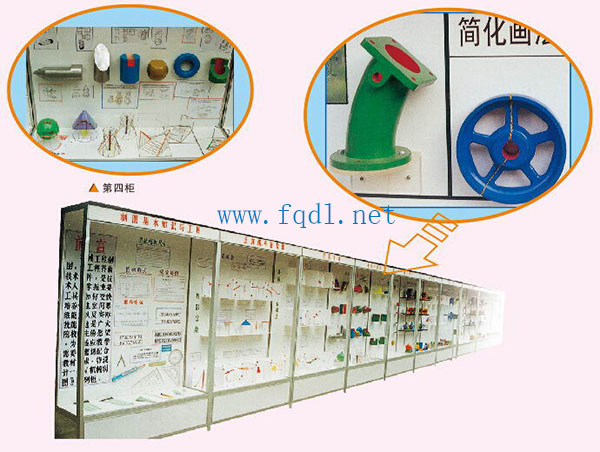

CLG-04型《机械制图》示教陈列柜
CLG-04型《机械制图》示教陈列柜是根据大、中专院校、技校、职业学校的教材而设置的机械综合陈列柜教学实验室设备，目的是使学生加强对《机械制图》的认识。本机械制图陈列柜主要包括零件的标准要素，常用标准件和标准部件及其标准数据，作图方法和步骤以及图样等进行陈列，对机械专业的学生的理论学习，使用范围等增强认识、加深理解，是机械专业学校提高教学质量的理想的机械陈列柜设备。CLG-118型《机械制图》示教陈列柜共分16个柜，每个柜有每个柜的特点。
序号和名称 | 陈 列 柜 内 容 |
第一柜 | 前言、图纸幅面尺寸、图框格式、规定比例、标准字体、铅笔、带橡皮擦的铅笔、圆形量角器、比例尺、几何板、橡皮擦、大圆锥、小圆锥、三角尺（２种）、扁尺（２种） |
第二柜 | 点在Ｖ、Ｈ、Ｗ面体系中的投影、投影面平行线（３件）、平面投影的特性（３件）、中心投影法、正投影法、斜投影法、投影面平行面的投影图例（３件）、一般位置直线、作线段ＡＢ３：２的分点Ｃ |
第三柜 | 两点的相对位置、平行两直线的投影位置、交叉的两直线位置、一般位置直线的投影图、用辅助线法求直线与平面的贯穿点、利用投影的积聚性求两平面的交线、处于投影面平行面位置的迹线平面（３件） |
第四柜 | 换面法投影、一般位置直线变换成投影面垂直线、一般位置直线变换成Ｖ面的平行线、变换Ｖ面对点的投影变换、变换Ｈ面对点的投影变换、一般位置平面变换成投影面垂直面、二次换面法、求点到直线 的距离、求两平行面的夹角 |
第五柜 | 斜置的圆柱、斜圆柱、左上角有四分之一圆柱槽的四棱柱、斜置的圆锥、斜圆锥、上下倒置的圆台、有半个圆台槽的半圆柱、有半球槽的圆柱体、组合回转体示例一、组合回转体示例二、顶尖、圆环、圆柱中间开槽、斜切圆柱、球的截交线、圆柱截交线、球面的水平投影的转向轮廓线、圆锥与平面的截交线的投影、双曲抛物面、单叶回转双曲面（ 2 件）、柱状面、锥状面 |
第六柜 | 圆柱的两侧切片、圆柱的中间开槽、圆柱管的两侧切片、圆柱管的中间开槽、半圆球中间切槽、三棱锥的投影、圆柱与圆台的相贯线 |
第七柜 | 两圆柱正交相贯的两种情况（３件）、作圆柱圆锥的相贯线、圆柱与圆锥相贯（３件）、圆柱穿孔的相贯线（轴上圆柱孔、不等径圆柱孔、等径圆柱孔）、圆台与半球的相贯线、相贯线的特殊情况（３件） |
第八柜 | 正六棱柱投影、圆柱的投影、圆锥的投影、圆球的投影、三棱锥表面投影、半圆球凹槽投影、圆锥表面取点、圆锥截交线投影、立体表面交线实例模型（10 件） |
第九柜 | 组合体的组合形式、组合体的分类（切割型、叠加型、综合型）、组合体（ 7 件）、看组合体视图（ 9 件） |
第十柜 | 视图（ 3 件）、剖面（ 2 件）、简化画法（ 2 件）、剖视（局部剖视、阶梯剖、联杆的旋转剖、剖视图、半剖视图、盘盖旋转剖、剖视图） |
第十一柜 | 跟刀架、手轮、端盖、蜗轮减速箱、端盖、支架、阀盖、摇臂等 |
第十二柜 | 键的形式（普通平键、半圆键、钩头楔键、花键）、零件图（箱体、弯臂、法兰、支架）、常用齿轮传动（圆柱齿轮、锥齿轮、蜗杆与蜗轮）、弹簧（压缩弹簧、拉伸弹簧、扭转弹簧、锥形弹簧） |
第十三柜 | 三星齿轮传动机构、折角阀、滑动轴承、铣刀头、机用虎钳 |
第十四柜 | 齿轮油泵、铣床尾座、车床尾架、减速箱 |
第十五柜 | 常用标准螺纹（三角形、梯形、锯齿形、圆柱管螺纹、单线螺纹、双线螺纹、双头螺柱联接、螺栓联接、常用的螺纹紧固件：开槽盘头螺钉、内六角圆柱头螺钉、十字槽沉头螺钉、开槽锥端紧定螺钉、六角头螺栓、双头螺柱、 I 型六角螺母、六角开槽螺母、平垫圈、弹簧垫圈）、轴承（单列向心球轴承、圆锥滚子轴承、推力球轴承）、焊接件、焊接接头形式（对接接头、 T 型接头、角接接头、搭接接头）、展开图（正圆锥的展开图、直角弯头展开） |
第 十六柜 | 本习题集模型由支架、轴承盖等若干件模型组成 |
机械制图陈列柜规格 :1200 × 400 × 1800mm
