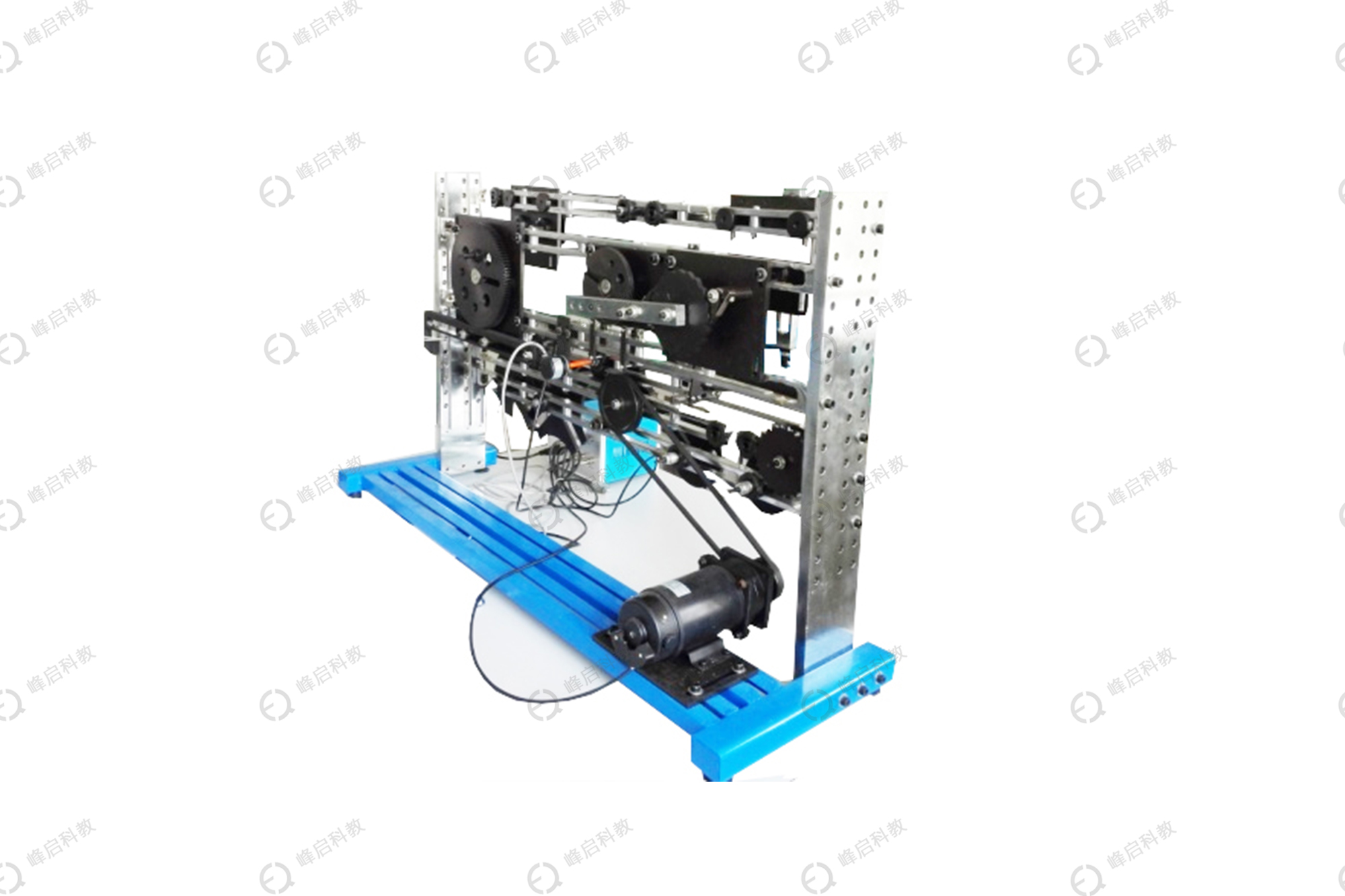

FQ-PJ-2平面机构设计及运动组合实验台
该设备可以供机械专业各类典型机构的拼装和搭接，并可对运动规律进行检测和分析，并可经过人机界面进行虚拟设计和运动曲线模拟。是机械专业一款新型的综合应用实训平台。
一、技术参数
1.输入电源电压： AC220V± 10% 50HZ；
2.控制电压：安全控制电压——DC24V，4.5A，带自动短路保护功能；
3.使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
4.电机功率：125W；
5.调速范围：0-200rpm；
6.直线位移传感器量程：200mm；
7.光栅角位移传感器：1000栅/转；
8.产品尺寸：长×宽×高=1200mm*635mm*1420mm；
9.净 重：约为92kg 。
二、主要特点
1、实验台为台式结构：由装拆平台、机架、电动机、传动部件、杆、间隙论、齿轮、棘轮、槽论、凸轮等基本构件库组成，可拼装18种平面运动机构系统。
2、实验台采用了巧妙的设计方法，保证了机构中各个运动构件在运动中不发生干涉，机架高度及杆长均可调节，用于组装机构的零件通用性好，种类少，模块化设计，提高了机构方案拼装效率，方便学生实验操作和教师对实验台的管理。
3、实验台配有数据采集箱并于计算机相连，测试系统采用先进的单片机测试方式，以串口通讯，测试数据精度高，速度快、稳定性好。
4、信号采集使用了直线位移传感器和光栅角位移传感器，其检测对象可根据测试需要来调节确定。主要对回转构件及直线运动构件进行运动检测。
5、使用平面机构设计测试综合软件，包括实验原理，实验录像，测试三部分，可显示机构运动参数（位移、速度、加速度）的适时变化曲线。
二、实验项目
1、机构系统创新拼装设计实验：可灵活拼装18种以上各种平面传动机构，拼装的机构能保证配合精度，运动灵活，无卡滞和干涉现象；
2、基本平面机构运动参数可视化分析现象：可检测各种平面机构活动构件的位移、速度和加速度，并通过计算机显示运动曲线；通过对构件运动曲线的分析可了解机构运动规律及机构运动状态，进而对机构进行重新设计与装配调整；
3、机构传递系统需拟设教育方针分析实验：利用本实验台提供的软件平台对机构运动进行虚拟设计和运动仿真，除该软件提供的内容以外，使用者可自己进行运动数据处理和Ⅱ级
4、课外活动中的机构创新实验：利用该机械平台使用者可自行设计增添构件拼装新的机构。杆组虚拟设计与运动仿真实践。
可拼装的机构种类
1.曲柄摇杆机构
2.曲柄导杆摇杆机构
3.曲柄对心滑块机构
4 .曲柄偏心滑块机构
5.曲柄导杆对心滑块机构
6. 曲柄导杆偏心滑块机构
7.凸轮机构
8.槽轮机构
9.齿轮-曲柄摇杆-棘轮机构
10.链-齿轮传动
11.曲柄摇杆-齿轮齿条机构
12.不完全齿轮机构
13.齿轮-曲柄摇杆机构
14.齿轮-曲柄导杆对心滑块机构
15.齿轮-曲柄导杆偏心滑块机构
16.齿轮-曲柄滑块(牛头刨床)机构
17.齿轮-导杆摇杆机构
18.插齿机机构
19.曲柄摇杆滑块机构
