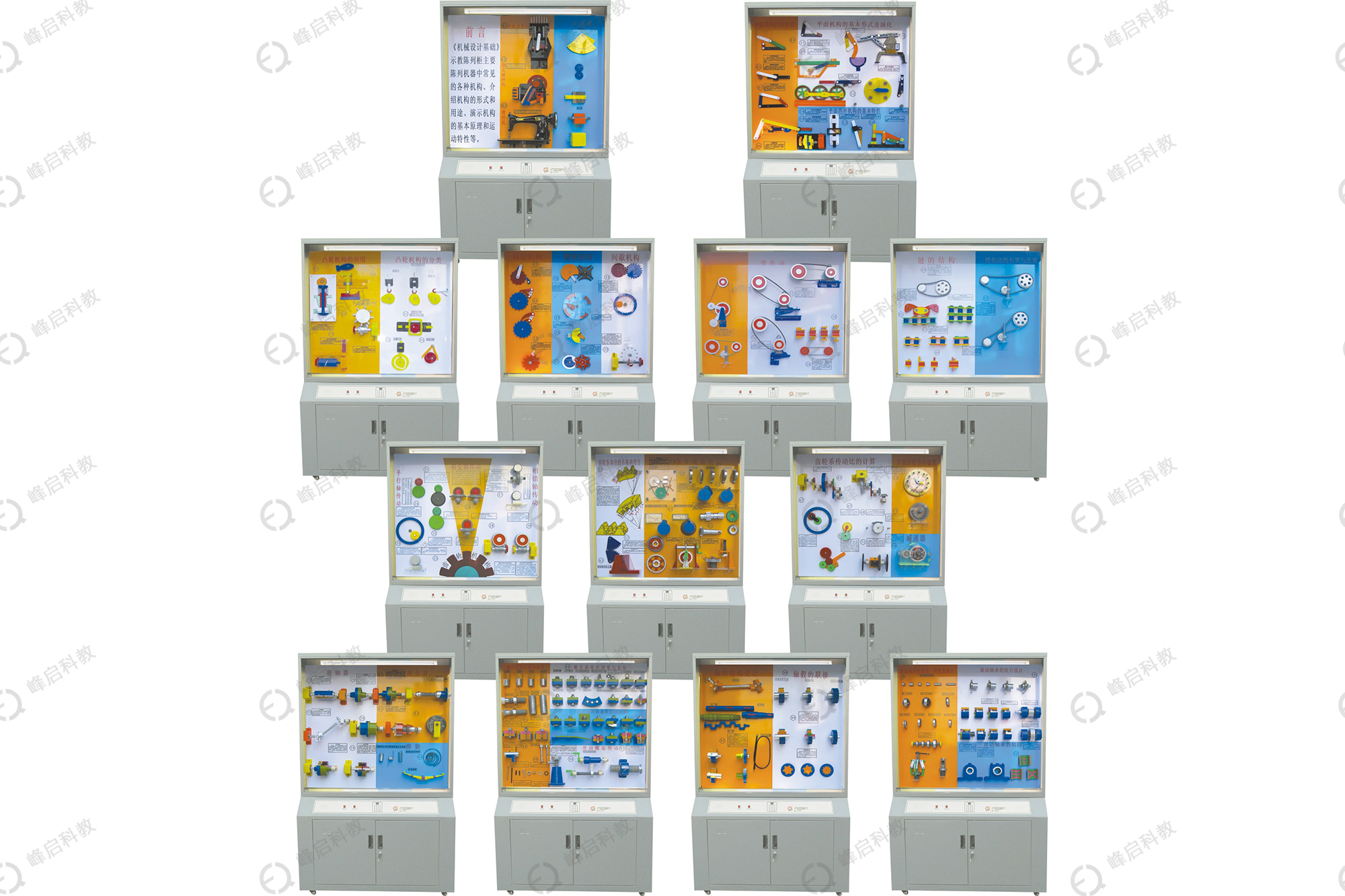

FQ-JS13型机械设计基础陈列柜
本示教柜共分十三个柜，采用手机APP与手动控制，采用单独驱动由电子设备控制运转演示，既可由顺序运行讲解，又能遥控任意选择而单独演示。模型材料采用进口有机板制造，图表和文字说明，采用激光写真，清晰、耐用，不会因年久老化、褪色，演示形象逼真，运行可靠。是一套理想的现代化机械课程教学设备。
规格：
(一）铝木结构，板面选用高密度板做底
(二）全钢结构，板面选用高密度板做底
各柜内容如下：
序号和名称 | 陈 列 柜 内 容 |
第1柜 机器的组成及特征 | 单缸内燃机、颚式破碎机、缝纫机、运动副(5件) |
第2柜 平面连杆机构
| 五杆铰链机构、曲柄滑块机构、铰链四杆机构、大筛机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构、曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、有急回特性的机构、夹紧机构 |
第3柜 凸轮机构
| 内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、不同锁合方式的凸轮w、不同锁合方式的凸轮b、不同锁合方式的凸轮c、不同锁合方式的凸轮e、不同锁合方式的凸轮f |
第4柜 间歇运动机构 | 矩形齿双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、空间槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构 |
第5柜 带传动
| 同步带、张紧轮装置a、张紧轮装置b、带的定期张紧装置(滑道式)、带的定期张紧装置(摆架式)、带的自动张紧装置、V带轮的结构(4件) |
第6柜 链传动
| 链传动、齿形链、双排滚子链、滚子链、滚子链接头型式(3件)、链轮结构、链传动的张紧(2件) |
第7柜 齿轮的传动
| 内齿圈传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、斜齿圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动 |
第8柜 齿轮的基本性质 | 齿轮各部分名称(3件)、斜齿条的压力角、渐开线的形成、轮齿折断 a、b、齿面点蚀、齿面胶合、齿面磨损、渐开线曲面形成(2件)、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴(2件)、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮 |
第9柜 齿轮系 | 定轴齿轮系(2件)、平面行星齿轮系 a、b、空间行星齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、行星减速器中的齿轮系 |
第10柜 其它常用零件、部件 | 套筒联轴器、凸缘联轴器、多片式摩擦离合器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、滚柱式超越离合器、板弹簧 |
第11柜 螺纹联接和螺旋传动 | 螺纹的牙型(三角、矩形、梯形、锯齿形)、螺纹的旋向(左旋、右旋)、螺纹的线数、螺距和导程(单向右旋、双线左旋)、螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉联接(a、b)、弹簧垫圈、对倾螺母尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母用带翅垫片、柔性螺栓(2件)、止动垫片、冲点法防松、粘合法防松、永久防松、串联联钢丝、用减载销、用减载套筒、用减载键、螺栓承受偏心载荷(a、b、c)、凸台沉头座的应用(a、b)、斜面垫圈的应用、受横向载荷的螺栓组联接、改善螺纹牙间载荷分布(a)、螺母下装弹性元件、金属垫片和密封环密封(a、b)、螺旋千斤顶、机床刀架进给机构、插管式外循环滚动螺旋 |
第12柜 轴和轴毂联接
| 传动轴、光轴、阶梯轴、空心轴、曲轴、圆螺母定位、弹性挡圈固定、坚定螺钉固定、压板轴端固定装置、平键联接、导向平键联接、滑键联接、楔键联接、切向键联接、半圆键联接、花键联接(3件)、内圈轴向固定的常用方法(4件)、外圈轴向锁紧方法(8件)、全固式支承、固游式支承、整体式径滑动轴承、剖分式往向滑动轴承、油孔、油沟(3件)、轴承内圈的拆卸、冷压法装轴承、滚动体的种类(6件)、整体式齿轮（2件） |
第13柜 轴承
| 滚动体的种类、调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法4种、外圈轴向锁紧方法8种、全固定式支承、固游式支承、整体式径向滑动轴承、部分式径向滑动轴承、油孔、油沟。 |
