FQ-ZXB型组合轴系结构设计实验箱

  • 所属分类 : 机械创新设计实训系列

  • 更新时间 : 2023-03-20
  • 外部网址 :
  • 产品编号: YX773311277
  • 更多 0
产品介绍

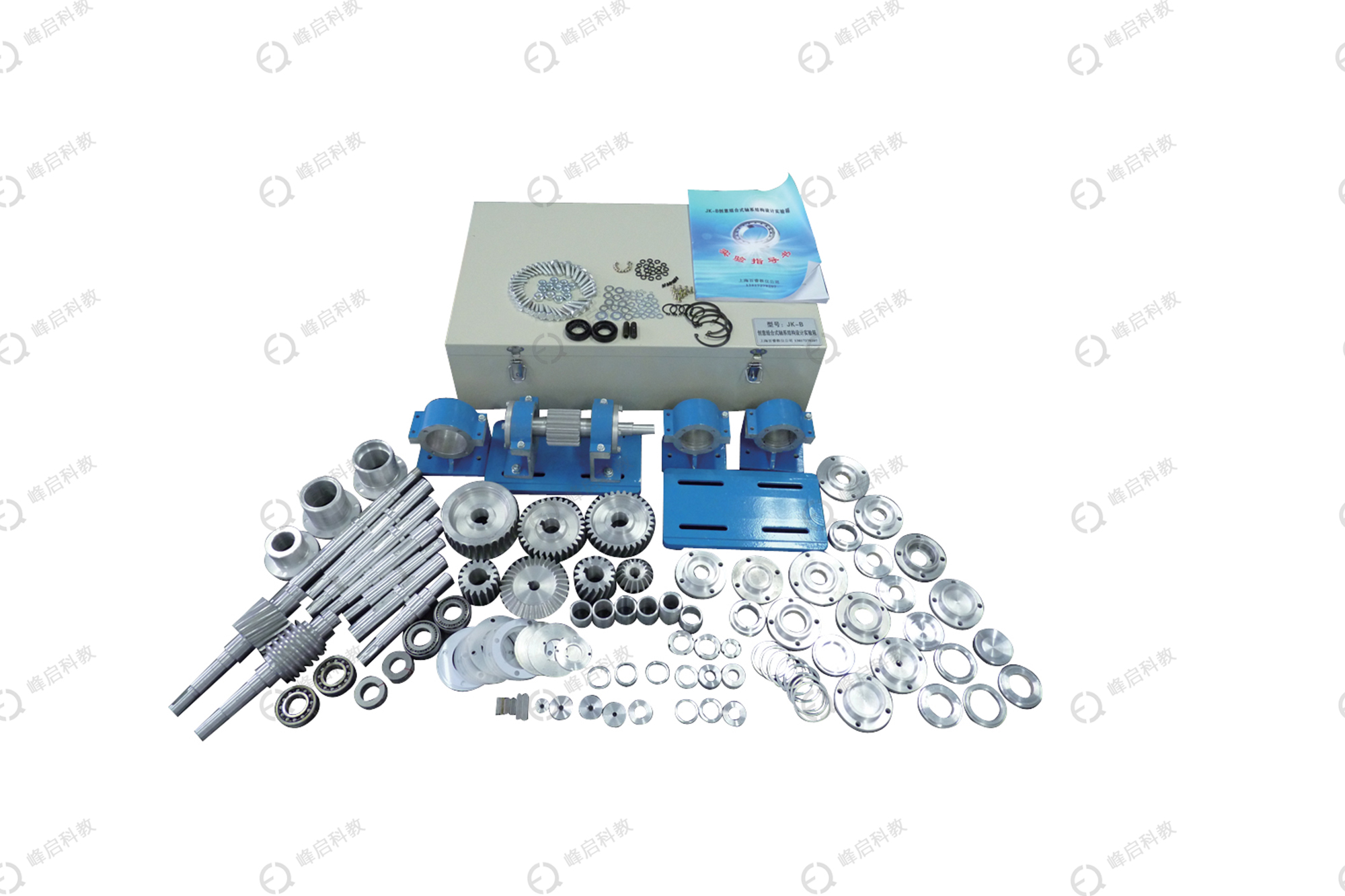

                                                                   FQ-ZXB型组合轴系结构设计实验箱
功能特点:
该套轴系结构设计实验箱是
苏州峰启科教设备有限公司研制开发的全新轴系教学设备,较完整的概括了轴系部分教学与教材的内容,基本零件中共有68种125件,另配有标准件7类166件,该套轴系是目前国内同类产品中较为齐全、数量多、覆盖教材内容较广的产品,其设计先进,加工精细,提供装配方案多(三十一种)有利于开阔丰富学生的视野,对开展轴系结构设计和轴系结构分析,培养学生的机械设计能力具有明·显的效·果。


功能及特点:
该套轴系结构设计实验箱,能方便的组合三十一种以上轴系结构方案,具有内容系统方案多样的特点,同时还可利用两块底板处于不同的位置(同一平面或垂直平面),实现创意组合及相互传动,突破原有产品单一的平面组合内容,扩大了使用范围,丰富子教学内容,更能启发学生的创新思维,加深对轴系内容学习的兴趣,为今后的机构创新设计打下一定的基础。
苏州峰启科教设备有限公司提供三十一套组合装配图,学生可在实习老师的指导下,按图选用零件及标准件进行组装分析,也可另行设计新的方案组装。
该套轴系零件全部采用铝合金为原材料,加工精密,配有专用的实验箱存放,在实验时可根据选择方案,按装配图及零件明细表,将零件及标准紧固件选配齐全,分先后步骤在底板上一步步进行组装,达到完·全符合装配图为止,再转动轴类旋转零件,是否转动灵活、装配正确,并可进行结构分析、讨论。


注意事项:
1、该套零件全部采用铝合金制作,在选用时不得任意敲打、锤挫,以免伤害零件表面,影响今后使用。
2、爱惜零件,不得丢失,每箱零件只能单独装箱存放,不得与其它箱内零件混杂在一起,不利于下次实验使用。
3、每套实验箱配备有说明书和装配图,图纸需爱惜使用,不得弄脏、损坏和丢失,实验完成后将说明书存放在箱中。


搭接组合方案
1、单—球组合
2、单—球—垫组合
3、单—球—环组合
4、单—球—嵌组合
5、单—球—嵌—套组合
6、单—推—垫组合
7、单—球—盖—嵌—套组合
8、单—推—盖—嵌—齿组合
9、单—推—垫组合
10、单—球—垫—轴—齿组合
11、单—推—垫—轴—齿组合
12、单—推—垫—中轴—齿组合
13、单—球—双—推—垫—轴—齿组合
14、套—双—推—垫—轴—锥组合
15、套—双—推—垫—轴—锥—锁组合
16、单—球—垫—密组合

17、单—球—垫—压密组合

18、单—球—双—平推—垫—轴—齿组合

19、单—推—垫—外调组合

20、单—推—轴—蜗组合

21、单—球调—垫组合

22、单—球—轴挡组合

23、单—球—垫—轴挡—嵌组合

24、单—球—垫—轴挡组合

25、单—球—垫—中轴—齿组合

26、单—调心—垫—中轴—齿组合

27、单—球—垫—中轴—齿—闷组合

28、单—球—垫—中轴—齿—闷—密组合

29、单—背推—垫组合

30、单—球—双—背推—垫—轴—齿组合

31、单—调心—双—背推—垫—轴—齿组合


组合说明:

1、所有的深沟球轴承60000(油润滑)支承方式均可变换成深沟球轴承80000(脂润滑)支承方式。
2、密封方式可变换。
3、在油润滑的情况下可加装密封板和甩油环。
4、内、外圈可采用挡圈定位。
