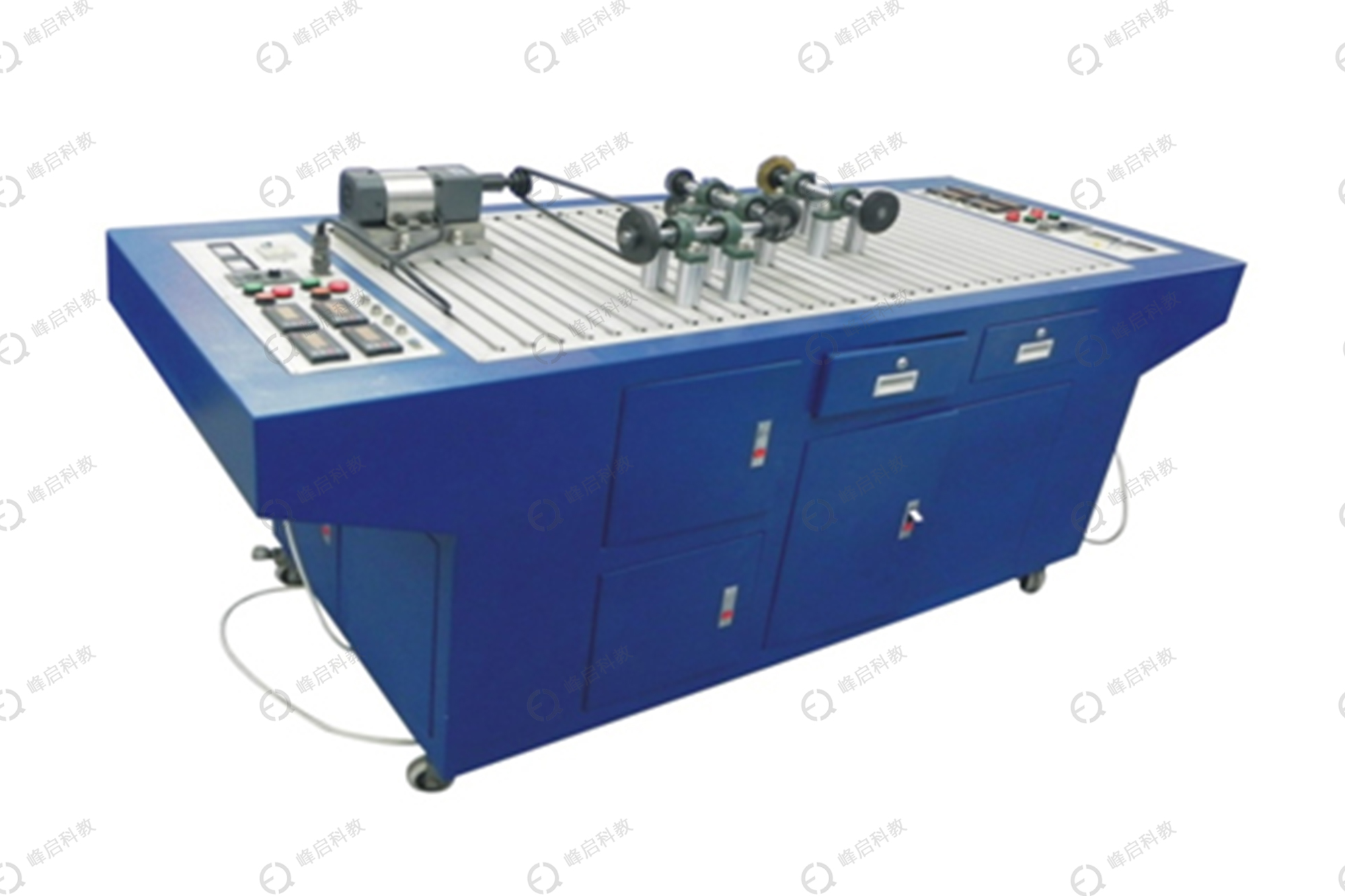

FQ-JXC机械传动优化实验台
一、实验目的及内容:
1、了解动载荷对机械系统速度波动的影响和原因;
2、机械速度波动测试实验:调节转速观察机械速度波动的现象,求解系统运转的不均匀系数,绘制实测与仿真运动曲线;
3、机械速度波动的调节实验:改变飞轮大小,观察机械速度波动的变化情况,并与理论计算结果进行比较分析,进而掌握周期性速度波动的调节方法和设计指标,掌握飞轮的设计方法及计算飞轮的转动惯量;
二、实验技术参数:
1、外型尺寸:700*450*1200
2、直流调速电机 P=350W U=220V n=0-1500r/min
3、直流电机控制电源:输出电流不小于 2A
4、角位移传感器:输出电压/脉冲数:5V/1000P
5、实验机构尺寸 曲柄 L=50mm 连杆 L=180mm 滑块偏置 e=0~20mm 可调
6、USB 测试装置可与计算机连接,并具有专·业的测试软件分析测量数据。
7、小飞轮 φ110 ×15
8、大飞轮 φ165 ×15
9、外加飞轮1个 φ220×22
10、光栅角位移传感器 1个 5v/360P
三、主要配置清单
序号 | 名称 | 单位 | 数量 |
1 | 实验台 | 台 | 1 |
2 | 电源线 | 根 | 1 |
3 | 实验测试系统 | 非标 | 1 |
4 | 台式实验机柜 | 非标 | 1 |
5 | 电机 | 125W | 1 |
6 | 光栅传感器 | 1 | |
7 | 大飞轮 | φ165 ×15 | 1 |
8 | 小飞轮 | φ110 ×15 | 1 |
9 | 十字起 | 4寸 | 1 |
10 | 橡皮锤 | 4寸 | 1 |
11 | 内六角扳手 | 9件套 | 1 |
12 | 尖嘴钳 | 1寸 | 1 |
13 | 飞轮1个 | φ220×22 | 1 |
