QD-2型 双面型气压传动实验台

  • 所属分类 : 液压气动实训系列

  • 更新时间 : 2023-03-16
  • 外部网址 :
  • 产品编号: YX372747430
  • 更多 0
产品介绍

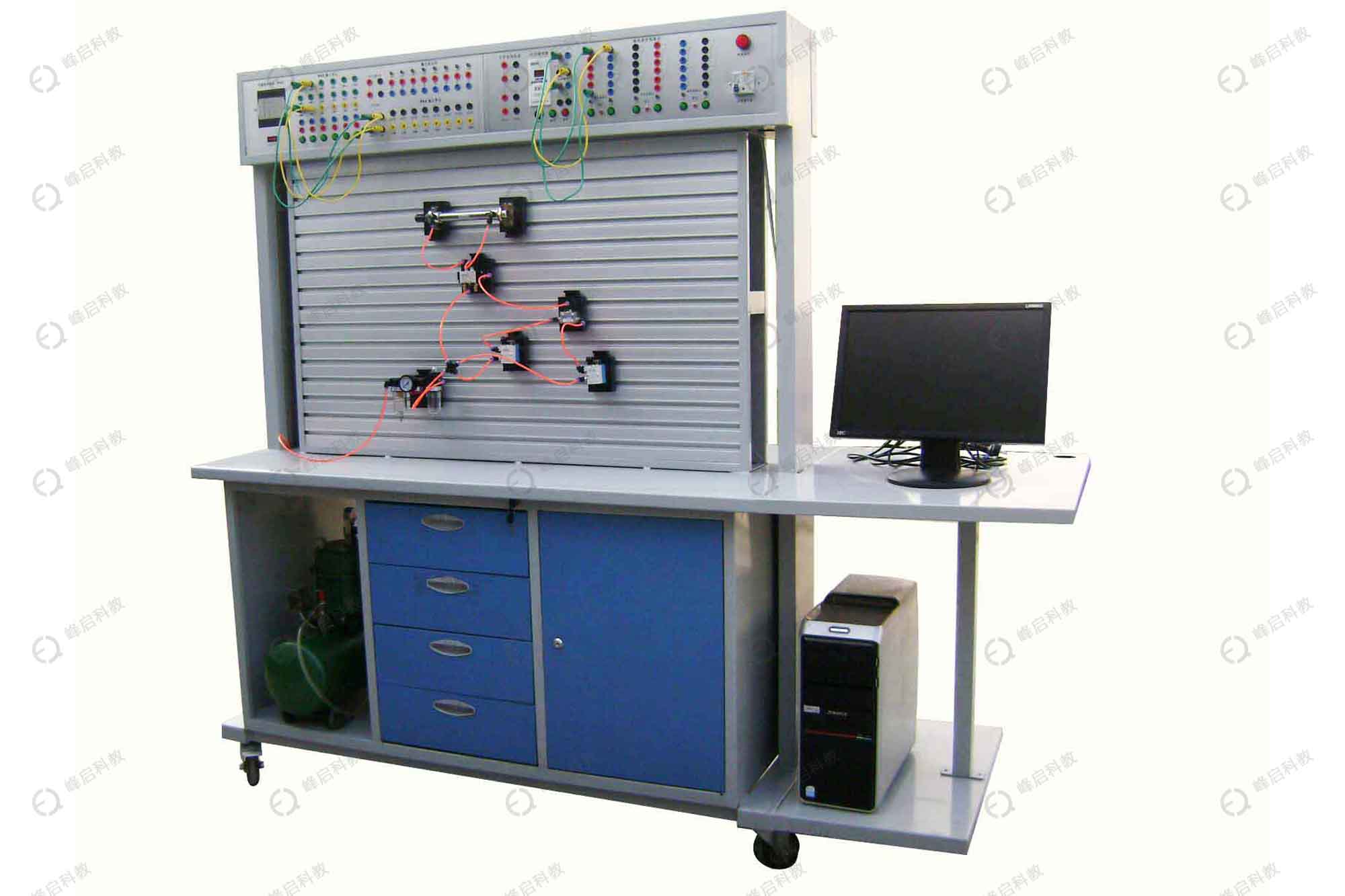

           QD-2型 双面型气压传动实验台

相较QD-1型,QD-2型设备的工作台采用双面结构:即一个实验工作台配备两套气动元器件,共用一个工作泵源。如此,一个工作台可供两组学生同时进行各自独立的实验,充`分利用现有实验设备,实现资源共享!完`全具备QD-A型设备的所用功能。其性能价格比提高近一倍!具体结构性能特点介绍如下:

同样,QD-2型气动PLC控制综合教学实验装置是应现代气动专`业教学实验要求。根据《液压与气动传动》,《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。

实验设备采用PLC控制方式。利用PLC控制系统与电脑连接,从学习简单的PLC指令编程,梯形图编程,深入到PLC控制的应用,与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完`美结合。

一、主要特点:

1.工作台采用双面结构,可以供两组学生同时进行实验,具有很高的产品性能价格比。

2.模块化结构设计搭建实验简单、方便,各个气动元件成独立模块,配有方便安装的底板,实验时可以随意在通用铝合金型材板上,组装各种实验回路,cao作简单、方便。

3.可靠的连接接头,安装连接简便、省时。

4.标准工业用元器件,性能可靠边,安`全。

5.低噪音的工作泵站、提供一个安静的实验环境(噪声<60分)


二、实验项目:

①  回路实验:

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.一次压力控制回路

4.二次压力控制回路

5.高低压切换回路

6.双作用气缸的双向调速回路(进口调节、出口调节)

7.速度换接回路

8.缓冲回路

9.互锁回路

10.过载保护回路

11.位置控制式单往复回路

12.压力控制式单往复回路

13.时间控制式单往复回路

14.单双作用缸连续往复动作回路

15.采用节流阀的同步回路

16.三缸连动回路

17.计数回路

18.延时回路

19.逻辑阀的应用回路(或逻辑)

20.双手cao作回路

②  可编程序控制器(PLC)电气控制实验,机-电-气一体化控制实验:

⑴ PLC指令编程、梯形图编程学习

⑵ PLC编程软件的学习与使用

⑶ PLC与计算机的通讯、在线调试

⑷ PLC与气动相结合的控制实验

③  学生自行设计、组装和扩展各种回路实验


三、实验台组成
  实验台由实验工作台、工作泵站、常用气动元件、电气控制单元等几部分组成。
①  实验工作台
  实验工作台由实验安装面板(铝合金型材——双面)、实验cao作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构,可以方便、随意地安装气动元件,搭接实验回路。

②  工作泵站:
气泵输入电压:AC 220V/50Hz

    电机(双头)功率600W

  额定输出压力:0.8Mpa

   积:20L

   声:< 60分贝

③  气动元件

配置两套元件,以天工气动元件为主,详见配置清单。

气动元件均配有过渡底板(工程塑料),可方便、随意地将元件安放在实验面板(铝合金型材)上。

回路搭接采用快换接头,拆接方便。

④  电气控制单元

可编程序控制器(PLC):采用三菱FX1S-20MR系列,I/O口20点,继电器输出形式,电源电压:AC 220V/50Hz;并配有与计算机通讯的下载线缆

漏电脱扣器,直流24V电源,电磁阀输出控制口,接近开关,磁性开关,连接线缆,插座,按钮,指示灯等。



QD-2型 双面气动教学实验台配置清单



分类

项   目

规格型号

数 量

实验平台

气动实验台(铝合金型材实验面板)

1500 x 750 x 1850mm

采用1mm-2mm厚度金属材质制作而成;带优质轴式万向轮

1台

动力泵站

空气压缩机


1台

不锈钢-单作用气缸

MSA-20*75-S

1只x2

不锈钢-双作用气缸(单出杆)

MA-20*100-S

2只x2

不锈钢-双作用气缸(双出杆)

MAD-20*100-S

1只x2

气缸固定脚座

MA20-LB

4套x2

调压件

三联件

AC1500

1只x2

减压阀(带压力表)

AR1500

1只x2

二位三通电磁换向阀(常开)

3V110-06-NO-DC24V

1只x2

二位三通电磁换向阀(常闭)

3V110-06-NC-DC24V

1只x2

二位五通电磁换向阀(单)

4V110-06-DC24V

2只x2

二位五通电磁换向阀(双)

4V120-06-DC24V

1只x2

三位五通电磁换向阀(中封式)

4V130C-06-DC24V

1只x2

二位五通气控换向阀(单)

4A110-06

2只x2

二位五通气控换向阀(双)

4A120-06

3只x2

单向止回阀

VOR-06

2只x2

单向节流阀

ASC100-06

2只x2

顺序阀

KSP-08

1只x2

快速排气阀

Q-01

2只x2

或门逻辑阀(梭阀)

ST-01

3只x2

二位五通手动换向阀

4H210-06

2只x2

机械阀(滚轮式)

MSV98321

2只x2

机械阀(按钮式)

MSV98321PP

1只x2

接近开关(带插头线)


4个x2

磁性开关(带插头线)

CS1-SBL-20

4个x2

开关绑带

MA20-BAND

4个x2

可编程序控制器(PLC)

FX1S-20MR

1只x2

PLC下载线缆


1套x2

时间继电器


1套x2

调速节头

SL4-01

7只x2





消声器(小)

BSL-01

4只x2

消声器(大)

BSL-03

2只x2

减径直通

Φ8-6

2只x2

“T”型三通

APE-4

5只x2

四通

APZA-4

2只x2

螺纹直通

APC4-01

2只x2

接头(弯)

APL4-01

4只x2

接头(弯)

APL6-01

2只x2

气管

PUO0425(桔)

200米x2

螺纹塞头

1/8”

5只x2

管塞

APP-4

20只x2
