FQ-JXZT-3机械设备装调与控制技术实训装置
技术性能
1.输入电源:三相四线(或三相五线) ~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度≤85%(25℃) 海拔<4000m
3.装置容量:<2.0kVA
4.外形尺寸:1100mm×700mm×1500mm(实训台)
400mm×700mm×900mm(控制台)
800mm ×600mm×1800mm(电气控制柜)
1200mm×600mm×1500mm (操作台
5.安全保护:具有电流型漏电保护,安全符合国家标准。
二.本装置主要功能是根据要求自动完成对被加工物料的多模具精确冷冲压;首先通过电气控制柜中的PLC控制伺服电机来控制二维送料部件,完成对被加工物料(铝板)的送料和定位,其次根据运行要求完成转塔部件中多种模具的更换,并通过定位系统对转塔进行精确定位;最后利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。

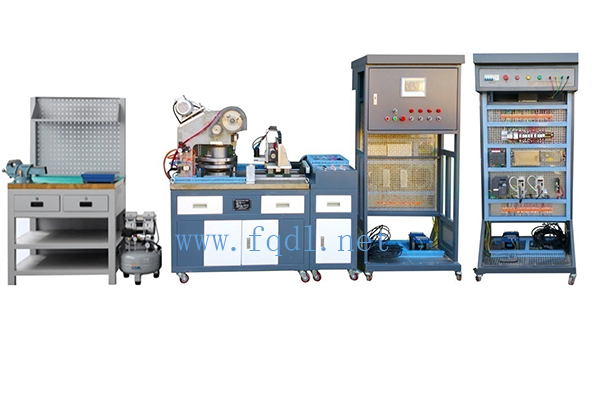

三.本实训装置主要由实训台、电气控制柜(包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、伺服电机驱动模块等)、动力源(包括三相交流电机、步进电机、交流伺服电机等)、机械传动机构、二维送料部件(十字滑台)、转塔部件、模具、离合器机构、机械式冲料机构、装调工具、常用量具、操作台、型材电脑桌等组成。
