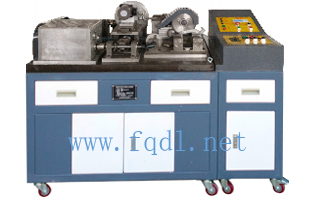

FQ-JXZT-2型 机械装配技能综合实训平台
一、技术性能
1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.平台容量:<0.5kVA
3.工作环境:温度-10℃~+40℃ 相对湿度≤85%(25℃) 海拔<4000m
4.微型异步电机:电压380V,功率60W
5.交流减速电机2台:1台额定功率90W,减速比 1:25 1台额定功率 40W,减速比 1:3
6.外形尺寸:1100mm×700mm×1150mm(实训台)、400mm×700mm×1040mm(操作台)、900mm×600mm×750mm(操作台)
7.安全保护:具电流型漏电保护,安全符合国家标准
二、系统组成与功能
本装置可实现纯机械式自动加工功能,有变速动力箱给设备提供两路传动动力,一路动力通过电磁离合器的开合控制精密分度头的四分度,在精密分度头的工作台上安装四个偏心轮夹紧夹具,在分度头分度过程中工件自动送料,由偏心轮夹紧方式的夹具使工件夹紧,加工完的工件通过凸轮旋柄档杆使偏心轮夹紧夹具松开把工件落到料盘里;一路通过弹性联轴器连接锥齿轮轴,锥齿轮分配器又分为两路传动,一路由锥齿轮、圆柱凸轮带动自动钻床实现进给、退刀功能;圆柱凸轮轴上安装由可调的盘型凸轮、限位开关装置,可控制电磁离合器的电路信号,使分度头与自动钻床、自动打标机配合动作;另一路由双万向联轴器、齿轮齿条连杆机构控制自动打标机的圆锥滚子离合器,自动打标机由三相异步电机带动曲轴实现钢印敲打的功能。
本装置主要由实训台、变速动力箱、精密分度头、工件夹紧装置、自动钻床进给机构、自动打标机、联轴器、电磁离合器、齿轮齿条连杆机构、装配及检测工具等部分组成。
