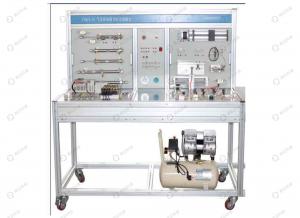

气动实验台结构组成和特点

 气动实验台结构组成和特点

气动实验台特点：

1、气动实验台PLC控制实训安装主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑构造，实训桌柜内寄存液压元件等。

3、各个气动元件成独立模块，且装有带弹性插脚底板，可便当、随意地将元件安放在实训面板（面板带“T”沟槽方式的铝合金型材构造）上。回路搭接采用快换接头，规划灵敏，拆接便当快捷。

4、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路平安牢靠，设有手控、气控、电控等控制功用。

5、实训控制单元能够采用独立的继电器控制单元停止电气控制，也能够采用PLC控制，经过比拟，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的理解与控制。

6、该安装集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功用强大，顺应范围广。

气动实验台的基本结构组成：

　 控制气动实验台PLC主要由实验桌及实验支架、气动元器件、电气控制器件等组成。气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸等。电气控制器件：直流24V（3A）电源单元，PLC可编程序控制器西门子（FX1S－20MR-001继电器输出方式），PLC电气控制输入单元，PLC电气控制输出单元，继电器控制单元，接近开关控制。
