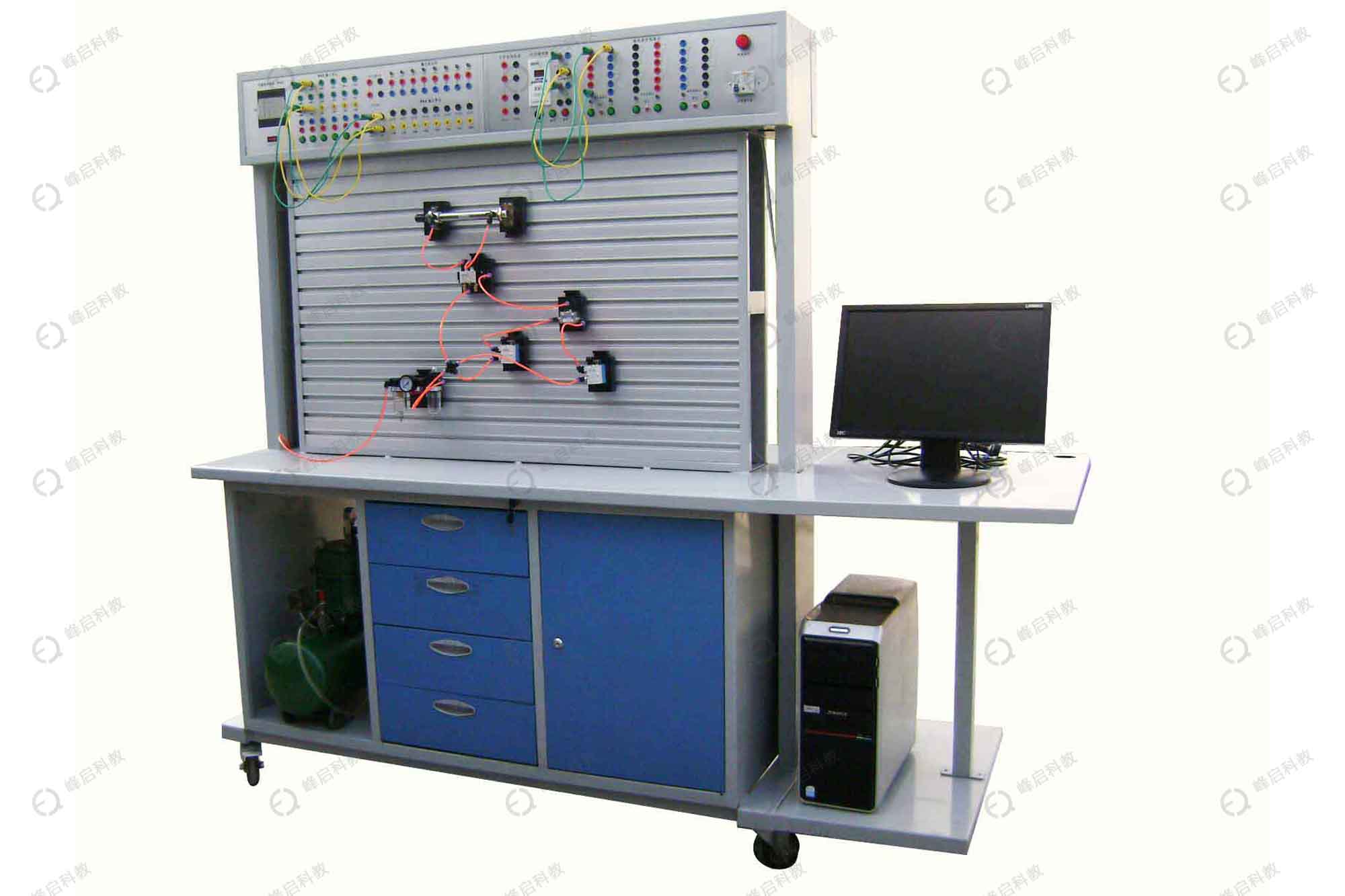

QD-2型　双面型气压传动实验台

           QD-2型　双面型气压传动实验台

相较QD-1型，QD-2型设备的工作台采用双面结构：即一个实验工作台配备两套气动元器件，共用一个工作泵源。如此，一个工作台可供两组学生同时进行各自独立的实验，充分利用现有实验设备，实现资源共享！完全具备QD-A型设备的所用功能。其性能价格比提高近一倍！具体结构性能特点介绍如下：

同样，QD-2型气动PLC控制综合教学实验装置是应现代气动专业教学实验要求。根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。

实验设备采用PLC控制方式。利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。

一、主要特点：

1.工作台采用双面结构，可以供两组学生同时进行实验，具有很高的产品性能价格比。

2.模块化结构设计搭建实验简单、方便，各个气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上，组装各种实验回路，操作简单、方便。

3.可靠的连接接头，安装连接简便、省时。

4.标准工业用元器件，性能可靠边，安全。

5.低噪音的工作泵站、提供一个安静的实验环境（噪声＜60分）

二、实验项目：

①  回路实验:

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.一次压力控制回路

4.二次压力控制回路

5.高低压切换回路

6.双作用气缸的双向调速回路（进口调节、出口调节）

7.速度换接回路

8.缓冲回路

9.互锁回路

10.过载保护回路

11.位置控制式单往复回路

12.压力控制式单往复回路

13.时间控制式单往复回路

14.单双作用缸连续往复动作回路

15.采用节流阀的同步回路

16.三缸连动回路

17.计数回路

18.延时回路

19.逻辑阀的应用回路（或逻辑）

20.双手操作回路

②  可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验：

⑴ PLC指令编程、梯形图编程学习

⑵ PLC编程软件的学习与使用

⑶ PLC与计算机的通讯、在线调试

⑷ PLC与气动相结合的控制实验

③  学生自行设计、组装和扩展各种回路实验

三、实验台组成：
　　实验台由实验工作台、工作泵站、常用气动元件、电气控制单元等几部分组成。
①  实验工作台
　　实验工作台由实验安装面板（铝合金型材——双面）、实验操作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构，可以方便、随意地安装气动元件，搭接实验回路。

②  工作泵站：
气泵输入电压：AC 220V/50Hz

    电机（双头）功率：600W

  额定输出压力：0.8Mpa

  气 泵 容 积：20L

  工 作 噪 声：< 60分贝

③  气动元件

配置两套元件，以天工气动元件为主，详见配置清单。

气动元件均配有过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（铝合金型材）上。

回路搭接采用快换接头，拆接方便。

④  电气控制单元

可编程序控制器(PLC)：采用三菱FX1S-20MR系列,I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz；并配有与计算机通讯的下载线缆

漏电脱扣器，直流24V电源，电磁阀输出控制口，接近开关，磁性开关，连接线缆，插座，按钮，指示灯等。

QD-2型 双面气动教学实验台配置清单
