FQ-JSL10型机械零件设计陈列柜
本套陈列柜由10个柜子组成。模型材料采用工程塑料和有·机玻璃精加工而成；柜体采用1.0mm钢板冷轧精工制作；整套设备的文字注释选用不干胶注释粘贴，力争整齐、美观。柜上玻璃由学校自配。

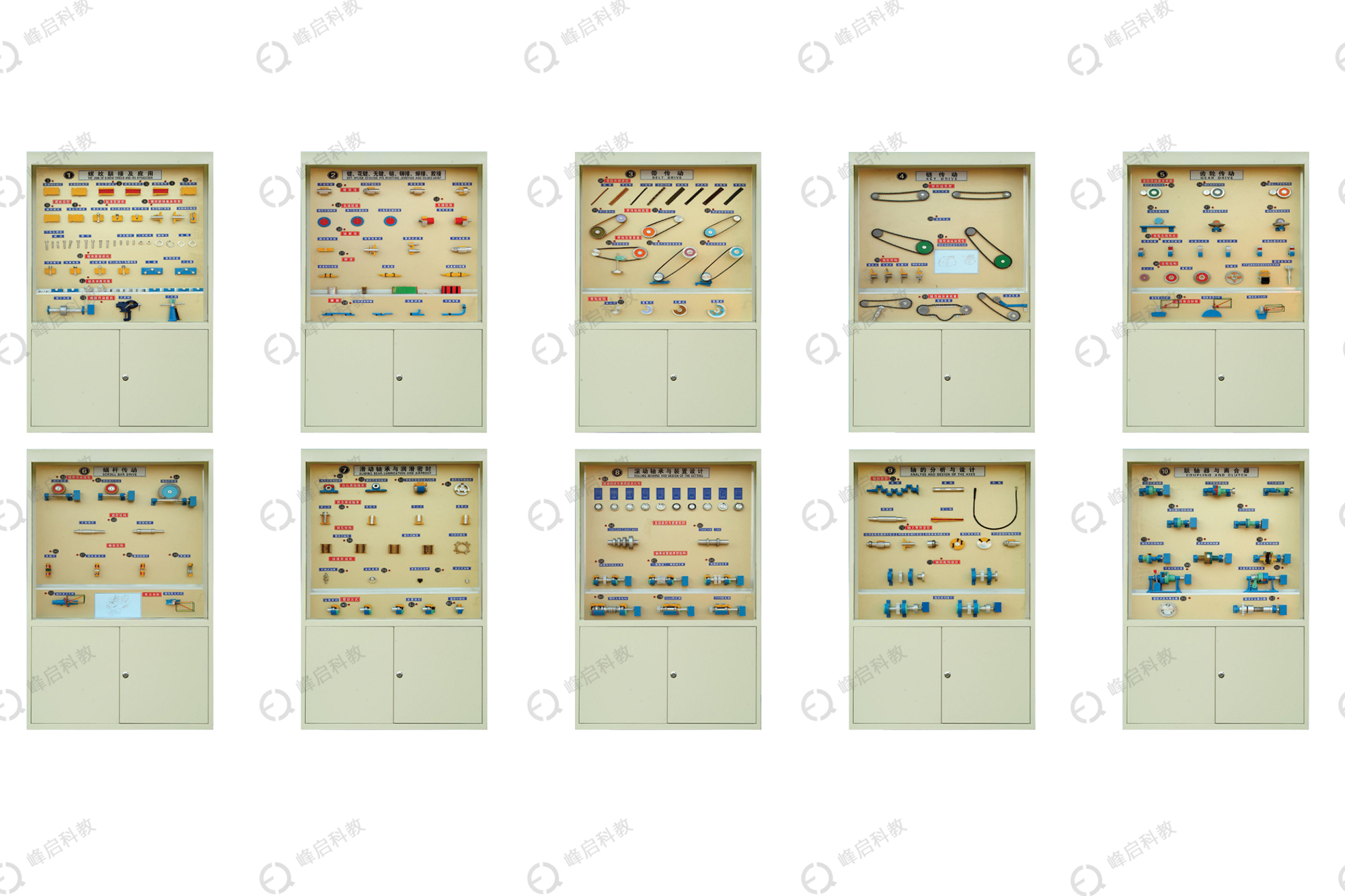

陈列柜尺寸：1200×430×1800（mm），陈列柜详细介绍：
序号及名称 | 陈 列 柜 内 容 |
第·一柜 连杆机构设计 | 曲柄摇杆机构、正弦机构、搅拌器机构、雷达、双转块机构、曲柄滑块机构、双滑块机构 |
第二柜 选型翻台机构设计 | 翻转机构、摄影车升降机构、万·能绘图仪、挖土机、翻斗机构、起重机、摄影升降机 |
第三柜 凸轮机构设计 | 定宽凸轮、定径凸轮、滚子、平底、圆柱凸轮、锥形凸轮、内槽凸轮、气阀机构、盘形凸轮 凸轮轮廓设计、重力机构 |
第四柜 混合齿轮机构设计 | 外齿轮参数、内齿轮参数、齿条参数、外啮合直齿圆柱齿轮传动、人字齿轮传动、非圆齿轮传动、斜齿圆柱齿轮传动、内啮合齿轮传动、不同模数齿轮比较、蜗杆蜗轮传动、圆锥齿轮传动 齿轮齿条传动 |
第五柜 标准件设计 | 螺栓类型11种、螺钉类型12种、垫圈类型6种、螺母类型9种、卡簧类型3种、销钉类型3种 |
第六柜 铸件设计一般规范 | 气缸套铸造工艺图、飞轮铸造工艺图、铸造工艺图、挖砂造型、脱箱造型、对分式芯盒、各种铸件4件、砂箱造型 |
第七柜 齿轮系设计 | 行星轮系、周转轮系输出机构、实验特定的运动、三星轮换向机构、汽车后桥差速器、大传动比行星轮系、周转轮系、锥齿轮组成的行星轮系及转化机构、锥齿轮组成的行星轮系 |
第八柜 间歇机构设计 | 单动式棘轮机构、内啮合槽轮机构、外啮合不完·全齿轮机构、内啮合不完·全齿轮机构、球面槽轮机构、空间间歇机构、可变向棘轮机构、双动式棘轮机构、停歇曲柄连杆机构、外啮合槽轮机构、不完·全齿轮机构、停歇导杆机构 |
第九柜 带、链传动设计 | 带、圆形带传动、滚子链、张紧链装置、平型带张紧装置、套筒滚子链的接头形式（开口销） 套筒滚子链的接头形式（弹簧夹）、套筒滚子链的接头形式（过渡链接）、齿形链、链传动 三角带张紧装置、同步齿形带传动 |
第十柜 螺纹、螺旋设计 | 微动螺旋机构、圆柱管螺纹、三线螺纹、普通螺纹、右线螺纹、梯形螺纹、左线螺纹、矩形螺纹、双线螺纹、螺旋千斤顶、单线螺纹、螺旋压力机、车床进给机构、圆锥管螺纹、快速螺旋机构、锯齿螺纹 |
