YYC-1型 液压元件拆装实训台

  • 所属分类 : 液压气动实训系列

  • 更新时间 : 2020-06-10
  • 外部网址 :
  • 产品编号: YX219586876
  • 更多 0
产品介绍

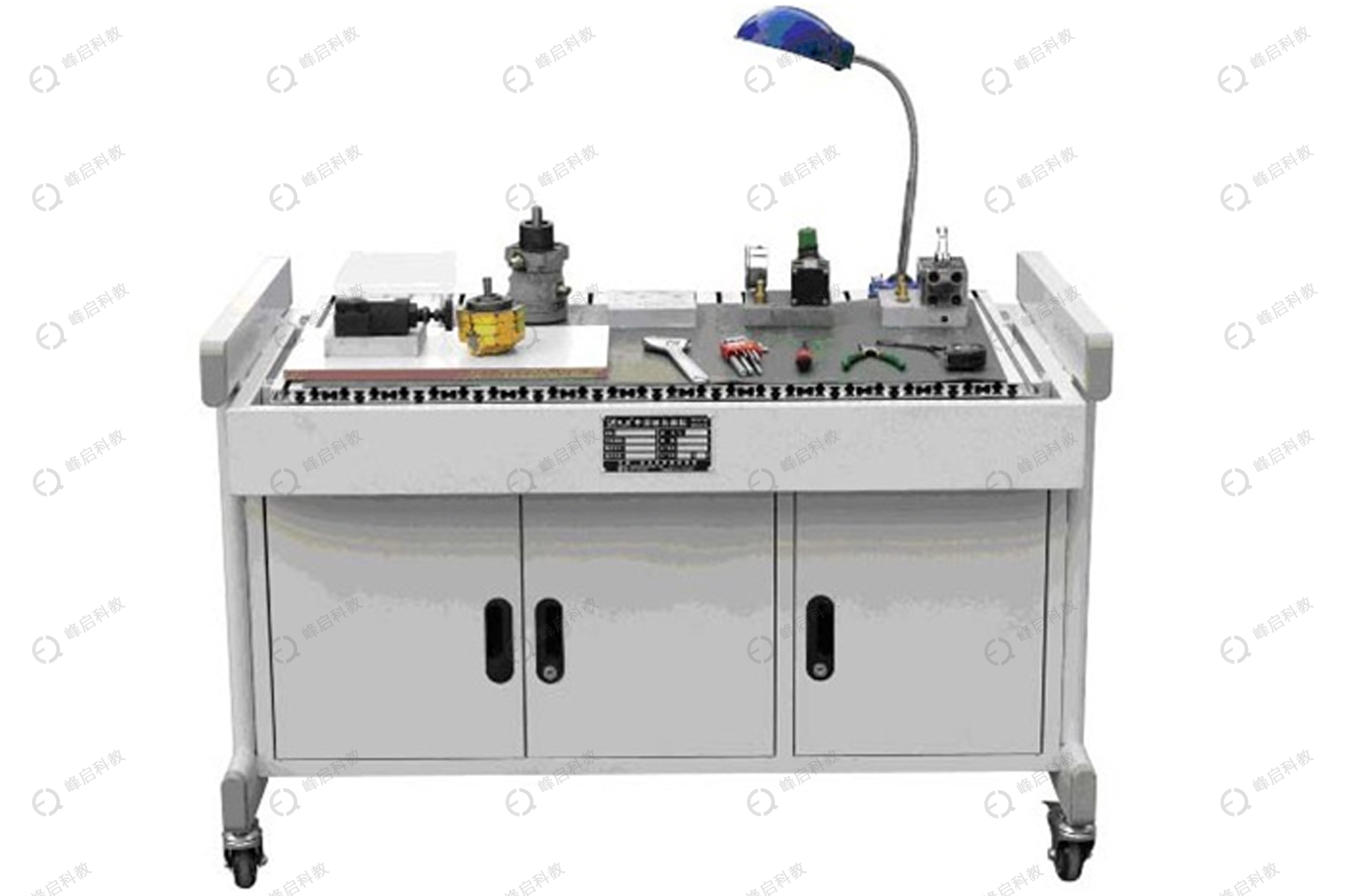

YYC-1型液压元件拆装实训台



实训台采用金属框架制作,配有抽屉(带锁)尺寸为:1400mm×700mm×750mm台面上铺设防静电皮垫,同时台面上设有日光灯、小元器件盒。另外配备拆装用的所有工具(螺丝刀、内六角、呆扳手、手套等)

一.拆装实训内容

  1. 齿轮泵拆装测量与原理分析

  2. 柱塞泵拆装与原理分析

  3. 叶片泵拆装与原理分析

  4. 执行元件的拆装(液压缸 液压马达)

  5. 方向阀的拆装与阀工作原理分析(电磁换向阀)

  6. 溢流阀的拆装与原理分析

  7. 压力阀的拆装(各类溢流阀,减压阀,压力继电器,顺序阀)

  8. 流量阀的拆装与原理分析(调速阀,节流阀)

 二.配置清单

序号

名称

型号

数量

备注

1

低压齿轮泵

CB-B4

2

峰启

2

叶片泵

YB-10B

1

4

直动式溢流阀

DBDH

1

6

高压溢流阀

DB-10

1

7

减压阀

J-10B

1

8

节流阀

L-10B

1

9

单向阀

I-10B

1

10

电磁换向阀

24E-10B-DV24

1

11

高压换向阀

3WE6A-220V

1

12

单出杆双作用液压油缸

φ50/25-125

1

13

变量柱塞泵

SCY14-1B

1

14

叶片马达

FQ

1

15

压力继电器

HX

1

16

调速阀

Q型调速阀

1

17

拆装工具

内六角扳手一套、活动扳手二把、螺丝刀一把、老虎钳一把、钢皮尺一根、内卡一只

1
