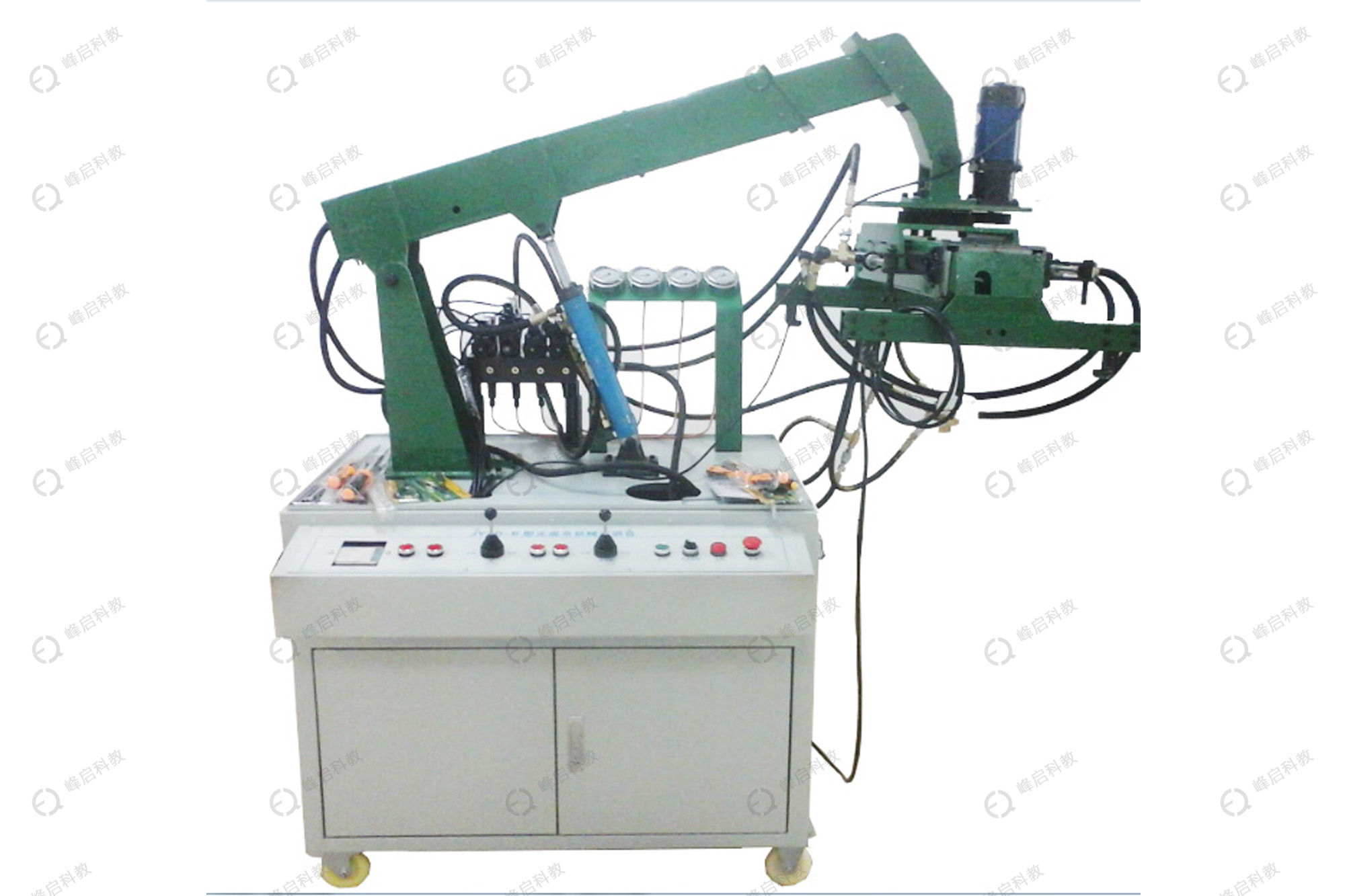

YYZD-1正面吊教学实验台
正面吊是用来装卸集装箱的一种吊车，属于起重设备的一种，广泛应用于港口、鉄路、公路运输作业。目前中小型正面吊几乎全部采用液压传动。液压正面吊具有体积小、重量轻、cao作灵活方便、提·升力大、易于实现过载保护和室内cao纵等优点。
HC-ZMD正面吊仿真教学实验台是我公司根据zui新的液压正面吊驾驶员培训大纲和zui新的特种机械车辆驾驶模拟器行业标准（JT/T398-2005）开发而成的zui新产品，应用了计算机实时仿真技术、液压振动伺服控制技术，能对液压传动各元部件结构及工作原理进行观摩和拆装实验。为工程机械培训学校或各类院校相关专·业首·选的教学设备。
一、技术参数：
1）输入电源电压：220V AC 50HZ；
2）模块和元件直流电压：DC24V，4.5A，带自动短路保护功能；
3） 控制电压：安·全控制电压——DC24V；
4）使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
5）产品尺寸：外形尺寸1280*700*1680mm；
6）净重：约为210kg ；
7）泵组参数：2.2KW、转速1450r/min、流量为8ml/ren、额定压力7 Mpa、容积效率 90%；
二、产品特点：
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制cao作于一体。
2、电气cao作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、正面吊机械部分是按实物比例缩小的全金属结构，实验时启动液压系统，可根据实验要求模拟工程机械进行相关仿真控制实训实验。
4、正面吊机械是按实物的结构进行测绘制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误cao作损坏设备。
三、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
四、实验内容
1、正面吊机械演示控制实验
1）抓举作业，抓举横梁根据集装箱的长度定位；
2）提·升作业，主臂和伸缩臂复合进行工作实验；
3）回转作业，抓举横梁提·升同时平台回转；（配马达旋转平台）
4）返回，平台回转、主臂和伸缩臂配合回到初始位置。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1）PLC指令编程、梯形图编程学习；
2）PLC编程软件的学习与使用；
3）PLC与计算机的通讯、在线调试；
4）PLC在液压传动控制中的应用以及控制方案的优化。
