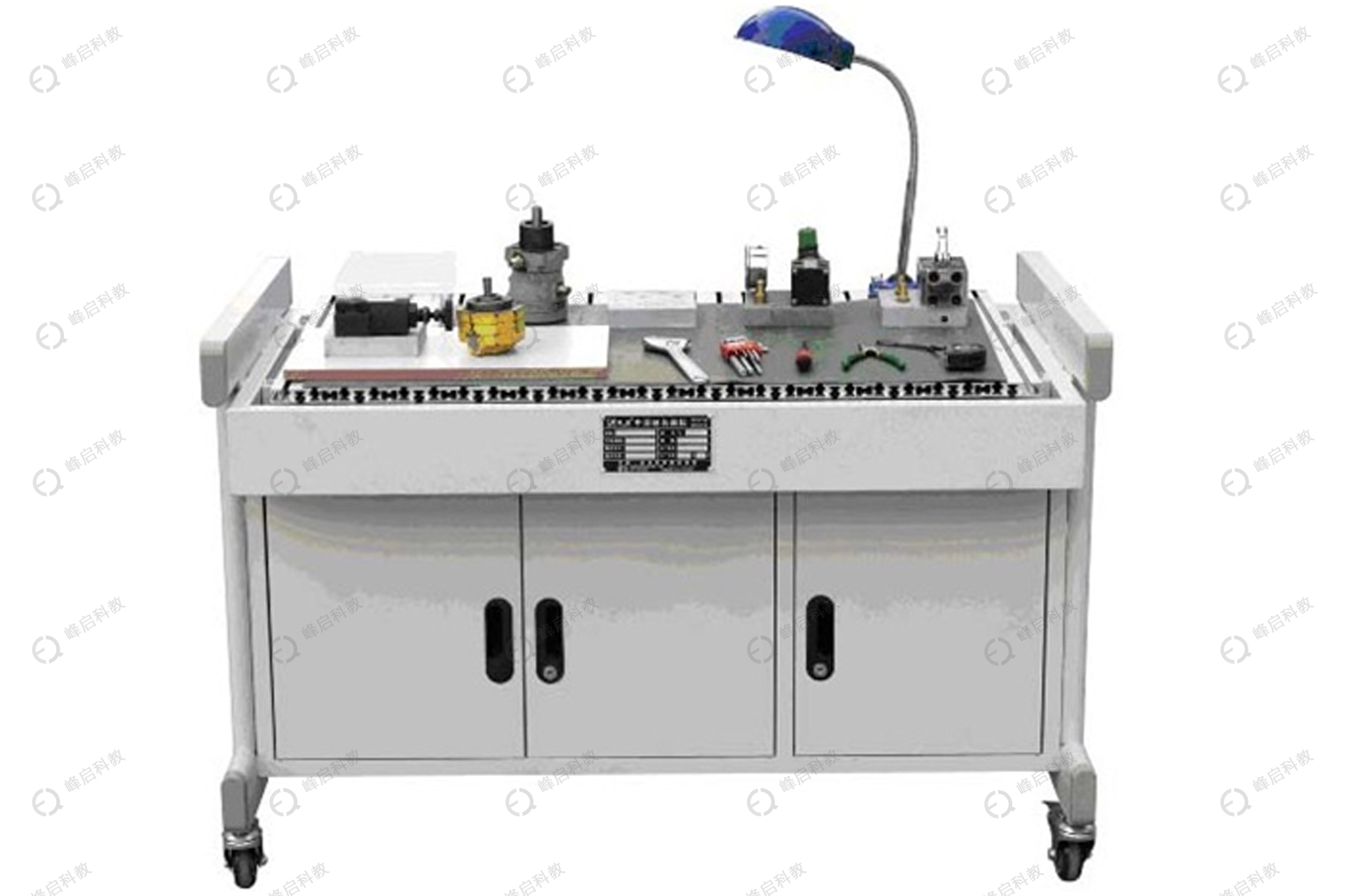

实训台采用金属框架制作,配有抽屉(带锁)尺寸为:1400mm×700mm×750mm台面上铺设防静电皮垫,同时台面上设有日光灯、小元器件盒。另外配备拆装用的所有工具(螺丝刀、内六角、呆扳手、手套等)
液压拆装综合实训装置实训项目
1、二通流量阀(调速阀)拆装
2、二位三通电磁换向阀拆装
3、二位四通电磁换向阀拆装
4、二位四通手控换向阀拆装
5、三位四通电磁换向阀(O型)拆装
6、三位四通电磁换向阀(Y型)拆装
7、单向节流阀拆装
8、单向阀拆装
9、先导式溢流阀拆装
10、直动式溢流阀拆装
11、直动式顺序阀拆装
12、直动式减压阀拆装
13、液控单向阀拆装
14、压力继电器拆装
二.配置清单(标配)
序号 | 名称 | 型号 | 数量 | 备注 |
1 | 低压齿轮泵 | CB-B4 | 1 | |
2 | 叶片泵 | YB-10B | 1 | |
4 | 直动式溢流阀 | DBDH | 1 | |
6 | 高压溢流阀 | DB-10 | 1 | |
7 | 减压阀 | J-10B | 1 | |
8 | 节流阀 | L-10B | 1 | |
9 | 单向阀 | I-10B | 1 | |
10 | 二位四通电磁阀 | 24E-10B-DV24 | 1 | |
二位三通电磁阀 | 23E-10B-DV24 | |||
11 | 三位四通电磁阀(O) | 3WE6E-DV24 | 1 | |
三位四通电磁阀(Y) | 3WE6J-DV24 | |||
12 | 单出杆双作用液压油缸 | φ50/25-125 | 1 | |
13 | 变量柱塞泵 | SCY14-1B | 1 | |
14 | 液压马达 | FQ | 1 | |
15 | 压力继电器 | HX | 1 | |
16 | 调速阀 | Q型调速阀 | 1 | |
液控单向阀 | 1 | |||
17 | 拆装工具 | 内六角扳手一套、活动扳手二把、螺丝刀一把、老虎钳一把、钢皮尺一根、内卡一只 | 1 |
