峰启液压气动实训YD-T型液压元件性能测试实验台介绍

发布日期:2020-12-04 内容来源于:http://www.fqdl.net/

更多 0

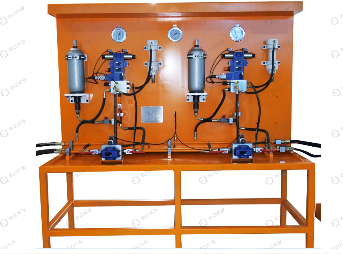

峰启液压气动实训 YD-T型液压元件性能测试实验台

YD-T型  油泵性能测试教学实验台


 液压气动实训

一、峰启液压气动实训实验台可进行的实验及具备的特点:

1.设备整体外形美观、大方。

2.有照明装置。

3.实验台立式布置,液压阀安装在立式布置的铸铁面板上,同时配以压力表及椭圆齿轮流量计测量流量和压力。

4.压力及流量在实验台正面调整,管路在背面以铜管固定连接,管路不凌乱。

5.以钢质罩壳防护,安全性好。

6.设备以机床标准制造,贴近工业实际。

7.两只低摩擦对顶加载油缸用螺钉固定于铸铁台面上,刚性好、实验精度高。

8.可实现双油缸对顶加载,实验压力可到7Mpa。

9.台面上设集油装置,避免油液外漏。

10.液压站的泵源为两套定量泵组供油,置于罩壳围覆的实验台下面,同时可进行定量泵的性能测试及可变负载的加载实验。

二、峰启液压气动实训主要特点:

1、实验台立式布置,液压阀安装在立式布置的铸铁面板上,同时配以压力表及流量计显示流量和压力。

2、 有照明装置。

3、 压力及流量参数在正面调整,管路在背面以铜管固定连接,安全性好,管路不凌乱。

4、两只对顶加载油缸用螺钉固定于铸铁台面上,实现双油缸对顶加载,实验压力可≥7Mpa,台面上设集油装置,避免油液外漏。

5、 液压站的泵源为两套定量泵组供油,置于罩壳围覆的实验台下面,同时可进行定量泵的性能测试及可变负载的加载实验。

三、峰启液压气动实训主要参数:

 1、最高压力:63 kg/c㎡,油泵YB1-6,排量为6 ml/r(共2台)

2、电机的型号:2HP4P(共2台);功率:1,5Kw 转速1450r/min

3.  油箱 120L

4.  外型尺寸: 长x宽x高   1390×600×1700(毫米)。

四、峰启液压气动实训实验项目:

1. 标准系列液压元件工作原理认识实验液

2. 液压元件能测试实验,

(1)、油泵性能实验(油泵流量特性、容积效率及总效率);

(2)、溢流阀静动态实验(启闭特性、压力超调特性);

(3)、节流调速及进油调速阀调速;

(4)、调速阀的节流调速性能实验(进油节流调速,回油节流调速,旁路系统中工作特性);

(5)、液压系统效率实验。

3. 液压元件系统创意设计性实验。

配置清单附后

YD-T型性能综合实验台彩页及配置清单

序号

名  称

规 格 型 号

数量

备 注

1.

实验台

1390×600×1700

全钢结构,实验台主材为2mm厚度钢板制作,整机亚光喷塑;面上铸铁面板

1套

峰启

2.

元件存入柜

1.5mm厚度金属板制成,亚光喷塑

1组

3.

抽屉

导轨式组合抽屉,1.5mm以上钢板亚光喷塑

1组

4.

电气柜

1.5mm钢板亚光喷塑,放置电气组件

1套

5.

万向轮

2.5mm优质钢材;带自锁功能;滚轮式轴承

1套

6.

驱动电动机(低噪)

2HP 4P 采用铣铁外壳,卧式,功率1.5KW

2台

7.

定量叶片泵

额定压力7MPa

1只

8.

油箱

100L,金属钢板折边制作,盖边加厚材料作支撑,表面喷塑,外形美观大方

1只

9.

空气滤清器

活动网口径φ32,通过流量大于20L/min

1只

10.

滤油器

MF-03 过滤精度200目

2只

11.

油温油面计

镀铭铁质外壳

1只

12.

双作用液压缸

行程200mm,杆径与活塞比1:2

2只

13.

加载板

15mm后度金属板制成 内置在实验台内

1块

14.

节流阀截止阀

DV12单向节流阀 ,螺纹口径M16,流量24L/min ,最大压力35MPa

3只

15.

单向阀

S10A管式单向,流量:30L/min ,最高压力31.5 MPa螺纹口径M16

1只

16.

直动式溢流阀

DBDH6P 板式最大流量:100L/min ,最大压力31.5MPa

2只

17.

调速阀

2FRM5单向调速阀, cf 0.05-4L/min ,free flow 20L/min max pressure 工作压力21 MPa ,配置两口流路板,螺纹口径M16

2只

18.

二位三通电磁换向阀

3WE6A61B两位三通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1只

19.

三位四通电磁换向阀(O)

4WE6E61B两位四通 流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

2只

20.

四通

铝型材,铝锭AL6063精致开模制成,

4只

21.

甘油式压力表

10MPa 硅油耐震

内红色标签分别显示MPa值和psi值

4只

22.

高压油管

固定铜管及快链接胶管,耐压值28MPa

1套

23.

接头、液压底板密封件

液压件配套用

1套

24.

液压元件底板

航天铝开模精制可在实验屏上迅速搭接

1套

25.

液压油

普力抗磨液压油32#

280升

26.

流量测试传感器

LWGY-6,涡轮式流量传感器,精度0.5级,可4-20mA标准电流信号输出,轴、轴承都采用硬合金材料

1只

27.

流量积算仪

XSM系列,测量频率范围 0.1-25kHz,基本误差小于0.01%

1只

28.

压力传感器

0.2级

1只

29.

功率变送器

0.5级

1只

30.

功率显示仪表

配套功率表

1只

31.

示波器


1套

32.

稳压电源

WV分别输出DC24V 4.5ADC12V 1.5A
