液压实验台什么将电机安置在油箱上方

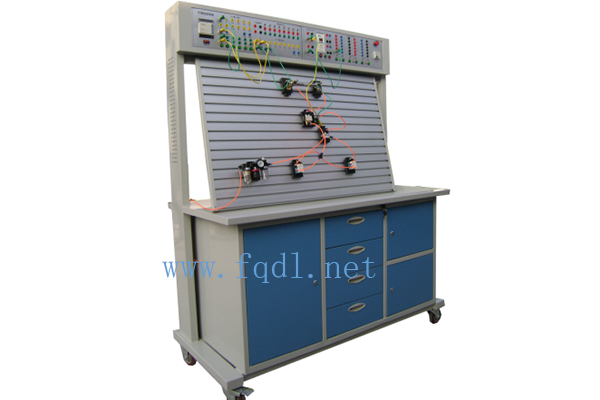

液压实验台

1、油箱一般为长六面体箱体，中小型油箱用钢板直接焊成，大型油箱必须先用角钢焊成骨架，然后在焊上钢板制成。当容量在100L以内时，其壁厚为3毫米；容量在100~320L时，

壁厚为3~4毫米；容量大于320L时，壁厚为4~6毫米。油箱底脚高度一般为150毫米以上，利于散热。

若液压泵和电机需要安装在油箱顶盖上时，为避免震动，顶盖的厚度应为侧壁厚的3倍。

2、油箱内常设2~3块隔板，将回油区和吸油区分开，有利于散热、杂质的沉淀和气泡的溢出，也可以增加油箱的强度。隔板的高度为油面高度的2/3~3/4。

3、油箱顶盖上应设置通气孔，使液面与大气相通，通气孔处应设置空气滤清器。邮箱的底面应适当倾斜，并在其最低位置设置放油塞。在箱壁的易见位置设置油位指示器。

4、泵的吸油口所安装的滤油器，其底面与油箱底面应保持一定距离，其侧面离油箱壁应有3倍管径的距离，回油口应插入最低液面以下，回油口应切成45°斜口，以增大出油面积。

阀的泄露油管应在液面以上，以免增加漏油腔的背压。

5、油箱的内壁必须进行处理。新油箱须经过喷丸、酸洗和表面清洗等，其内壁也可以涂一层与工作液相容的塑料薄膜或耐油涂料。

6、油箱的容量应能保证在设备的液压系统内充满油液时，其液面（最低液面）高于滤油器上端200毫米以上；在设备的液压系统停止运动时，油箱的液面不应超过油箱高度的80%；

而当液压系统的油液全部返回油箱时，油液不可以溢出油箱外。

7、油箱的有效容积，当系统为低压系统时，取液压泵每分钟排除油液体积的2~4倍；中高压取5~7倍；若为行走，则取2倍。若为高压闭式循环系统，按所需外循环油或补油量的多少而定；

对于工作负载大，并长期连续工作的液压系统，油箱的容量需要按发热量，通过计算确定。
